(ईवीएसई) (डीसी चार्जिंग केबल, वाहन चार्जिंग प्लग और मुक्त लाइन अंत के साथ, तेजी से चार्ज करने के लिए प्रयोग किया जाता है
इलेक्ट्रिक वाहन (EV) को CCS 2 वाहन सॉकेट के माध्यम से चार्ज करें, जिसका उपयोग इसे स्थापित करने के लिए किया जाता है
विद्युत वाहन चार्जिंग स्टेशन (ईवीएसई) पर
उत्पाद विनिर्देश
(CCS-2 वाहन कनेक्टर) 2
1. (प्लग का प्रकार और विवरण)
मूल उत्पाद प्रकार नामित वोल्टेज/वर्तमान केबल स्पेसिफिकेशन बाहरी व्यास ((मिमी)
E121-40531X 80A 1000V 2×16+16+6×0.75 ¥18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 ₹24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 ₹28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 ¥33.0±0.8
E121-40831X 250A 1000V 2×70(73) +35+6×0.75 ¥33.5±0.8
2. उत्पाद विवरण):
> iec62196 - 3 - 2016 (मानकःIEC62196-3-2016);
> कनेक्टर का समग्र जलरोधक प्रदर्शन अधिक है
IP67) से अधिक;
(उत्पाद की उपस्थिति
नया डिजाइन, उत्पाद मानव-मशीन इंजीनियरिंग के अनुरूप है, आरामदायक पकड़,
संचालन के दौरान सुविधाजनक;)
> (संपर्क प्रतिरोध और पिन और ferrules के तापमान वृद्धि अभी भी
IEC62196-2016 की आवश्यकता 10,000 चक्रों के बाद;)
> (आंतरिक संरचना का डिजाइन
उत्पाद की संक्षिप्त लेकिन सरल नहीं है, जो वास्तविक उत्पादन जरूरतों के अनुरूप है);

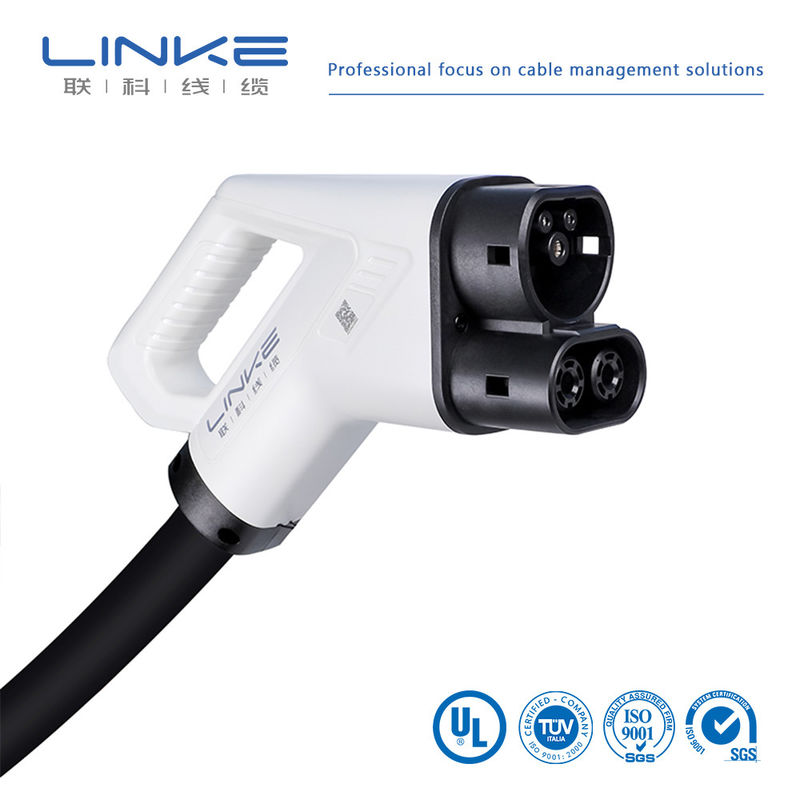

CCS-2 वाहन कनेक्टर
(बंदियों की सामग्री का उपयोग नए उच्च स्तर के इंजीनियरिंग प्लास्टिक, कठोर में किया जाता है।
पर्यावरण अभी भी उत्पाद की स्थिरता और कार्यक्षमता बनाए रख सकते हैं) ।
3. ((तकनीकी विनिर्देश)
(इलेक्ट्रिक गुण)
> (नामित वोल्टेज) 1000V DC
> (नामित करंट) 80A/125A/150A/200A
> (विरोधी वोल्टेज) 3500V AC,@<5mA,&1min
> (इन्सुलेशन प्रतिरोध) 1000MΩ@500V DC
> (संपर्क प्रतिरोध) ≤3mΩ
>
(कार्य आवृत्ति) 50 हर्ट्ज
(यांत्रिक गुण)
> (इन्सर्ट बल) <100N
> (मैकेनिकल जीवन) >10000 次
(ऑपरेटिंग वातावरण)
> (ऑपरेटिंग तापमान रेंज) -30°C+50°C
> (पर्यावरण तापमान सीमा) -30°C+105°C
> (प्रदूषण वर्ग) 2
(आईपी दर)
> (संरक्षण की डिग्री) (IP54 संरेखित)
(IP55 अनमैटेड)
CCS-2 वाहन कनेक्टर
(आकार)
(सुरक्षा जानकारी):
(सुनिश्चित करें कि CCS-2 प्लग सही ढंग से चार्जिंग स्टेशन में स्थित है
टक्कर, ओवर ड्राइव या किसी ऐसी स्थिति से बचने के लिए जो
प्रणाली की उपयोगिता।
C=1500±3%Ω 0.5w
6. (अनुपालन मानदंड)
> आईईसी 62196-1-2016
> आईईसी 62196-3-2016
> EN61851-1-2014
> आईईसी 62893-4-2017
कनेक्टर बनाने के लिए उपयुक्त नहीं है
भार के तहत एक विद्युत सर्किट को तोड़ने के लिए। यह सुसज्जित किया जाना चाहिए
अंतर्विरोधक के साथ (रिटेनिंग डिवाइस) पूरा विधानसभा के बाद)
