उत्पत्ति के प्लेस:
डोंग गन चीन
ब्रांड नाम:
LINKE CABLE
प्रमाणन:
3C，UL，TPU，TPV, UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो
वीडियो
वीडियो
अवलोकन

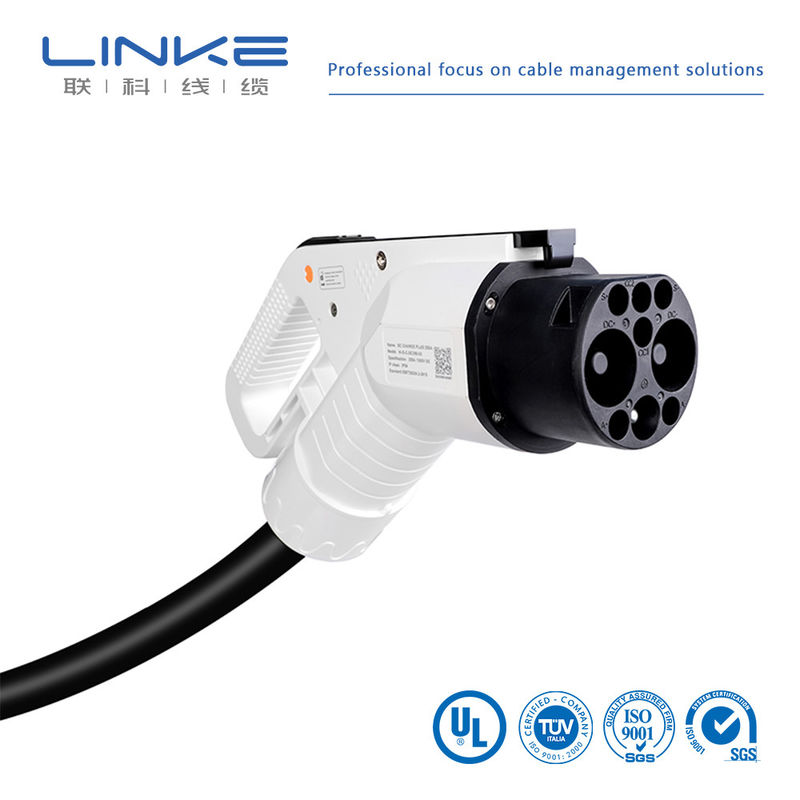

हमारी एसी चार्जिंग केबल IEC 62196-1:2022 और IEC 62196-2:2022 मानकों के अनुरूप है, जिसमें अच्छा
एर्गोनोमिक डिज़ाइन और सुंदर उपस्थिति है। उत्पाद में उत्कृष्ट सुरक्षा ग्रेड है, वाहन कनेक्टर का
सुरक्षा ग्रेड IP67 तक पहुँचता है, और वाहन सॉकेट के साथ संयुक्त सुरक्षा ग्रेड IP54 है। कॉपर अलॉय टर्मिनल, सतह पर चांदी की प्लेटिंग, V0 ग्रेड
थर्मोप्लास्टिक शेल सामग्री, तार की लंबाई और रेटेड करंट को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
पैरामीटर
. रेटेड वोल्टेज: 220V AC (सिंगल-फेज)/380V AC (थ्री-फेज)
. रेटेड करंट: 16A, 32A
. परिवेश का तापमान: -35℃— 55℃
. परिवेश की आर्द्रता: 5%—95%
. IP डिग्री: IP67 (वाहन कनेक्टर); IP54 (सॉकेट-आउटलेट या कनेक्टर का संयोजन)
. केबल बाहरी शीथ सामग्री: TPE
. केबल संरचना:
n सिंगल-फेज 16A: 3 ×2.5mm²+1×0.75mm² OD =11mm
n सिंगल-फेज 32A:: 3 ×6mm²+1×0.75mm² OD =13.5mm
n थ्री-फेज 16A: 5 ×2.5mm²+1 ×0.75mm² OD =13.5mm
n थ्री-फेज 32A:: 5 ×6mm²+1 ×0.75mm² OD =16.5mm
. इंसर्शन/विड्रॉल बल: 10N-100N
. वाहन ड्राइव ओवर: 10000N
. कनेक्टर सामग्री: PC, PA
. फ्लेम रेटिंग: UL94 V-0
. कनेक्शन टर्मिनल: पीतल, चांदी की प्लेटेड
. इंसुलेशन प्रतिरोध: ≥100MΩ
. डाइइलेक्ट्रिक स्ट्रेंथ: 2000VAC 1मिनट
. इंसर्शन/विड्रॉल साइकल: >10000 बार
कनेक्शन आरेख
संपर्क का विद्युत पैरामीटर मान और फ़ंक्शन परिभाषा
संपर्क
संख्या/पहचान
| 0.01-500mm² | वायर गेज (AWG) | [जैसे, 24AWG, 28AWG] | कंडक्टर |
| टिन कॉपर / बेयर कॉपर, क्लाइंट की आवश्यकताओं के आधार पर | इंसुलेशन सामग्री | PVC/TPU/सिलिकॉन रबर/PE/PP/XLPE/नायलॉन/अन्य | जैकेट सामग्री |
| [PVC/PU/रबर/ब्रेडेड/आदि] | प्रमाणन | RoHS/REACH/UL/CE/IP68/आदि | कस्टम लंबाई |
| [जैसे, 1m, 3ft, 5m ±5% टॉलरेंस] | केबल प्रकार | [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/एनर्जी स्टोरेज//आदि] | शील्डिंग |
| [शील्डेड/अनशील्डेड/ब्रेडेड शील्ड] | इम्पीडेंस | [जैसे, 75Ω (कोएक्सियल केबल के लिए)] | प्रिंटिंग/लोगो |
| [टेक्स्ट/लेबल/लोगो, अधिकतम 20 कैरेक्टर] | बेंड रेडियस | [जैसे, ≥5× केबल व्यास] | करंट रेटिंग |
| [जैसे, 5A] | वोल्टेज रेटिंग | [जैसे, 30V AC/DC] | कनेक्टर सामग्री |
| [गोल्ड-प्लेटेड/निकेल-प्लेटेड/पीतल/आदि] | कनेक्टर | [जैसे, USB टाइप-C, 3.5mm जैक, RJ45] | जैकेट |
| XLPE या PE या PVC रबर | डिलीवरी का समय | ऑर्डर की पुष्टि के 7-14 दिन बाद | रंग |
| [काला/सफेद/लाल/कस्टम पैनटोन/आदि] | तापमान | माइनस-70℃ से 350℃ (-70℃ ~ 350℃) | पैकेज |
| रोल/बॉक्स/प्लेट/कस्टम | सहायक सेवाएं | कस्टम केबल, एंड-टू-एंड समाधान, जिसमें सटीक कटिंग, क्रिम्पिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें, जैसे, कॉपर/निकेल प्लेटेड) | गुणवत्ता प्रमाणन |
| हमारे उत्पाद निम्नलिखित अंतरराष्ट्रीय मानकों को पूरा करते हैं: | UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (सिंगल कंडक्टर, थर्मोप्लास्टिक इंसुलेशन) | ||
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 और ISO13485, TS16949
CNR - उपकरण वायरिंग सामग्री
एक्सट्रूडेड PVC इंसुलेटेड सिंगल, रेटेड 105℃, 1000V, क्लास I, ग्रुप A, B, या AB, FT1 और/या FT2
एक्सट्रूडेड PVC नॉन-इंटीग्रल जैकेटेड केबल, रेटेड 105℃, 1000V, क्लास I, क्लास या क्लास I/II, ग्रुप A, B, या AB, FT1 और/या FT2
एक्सट्रूडेड TPU नॉन-इंटीग्रल जैकेटेड केबल, रेटेड 80℃, 300V, क्लास I, क्लास या क्लास I/II, ग्रुप A, B, या AB, FT1 और/या FT2
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?
हम एक पेशेवर निर्माता हैं। हम आपके ऑर्डर को शुरू से अंत तक नियंत्रित कर सकते हैं। हमसे मिलने के लिए आपका स्वागत है। हम आपको शेन्ज़ेन में पिक करेंगे।
मैं आपकी गुणवत्ता का परीक्षण करने के लिए एक नमूना कैसे प्राप्त कर सकता हूँ?
नमूने आपके लिए निःशुल्क हैं। नए ग्राहकों से कूरियर लागत का भुगतान करने की उम्मीद की जाती है।
आपकी न्यूनतम ऑर्डर मात्रा क्या है?
आम तौर पर 100 मीटर। हालांकि, केबल बहुत भारी है। उच्च माल ढुलाई से बचने के लिए आपको एक उपयुक्त मात्रा का ऑर्डर देना चाहिए। समुद्री परिवहन सबसे अच्छा विकल्प है।
क्या मुझे छूट मिल सकती है?
यह आपकी मात्रा पर निर्भर करता है। हम छूट दे सकते हैं और माल ढुलाई का भुगतान कर सकते हैं। कृपया हमसे संपर्क करें।
क्या आपकी कंपनी OEM उत्पादन स्वीकार करती है?
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं, और हम आपकी कंपनी को बढ़ावा देने के लिए गुणवत्ता कार्ड को अनुकूलित भी कर सकते हैं।
