संदर्भ मानक: उल 2263
उल नं: e364879
|
निर्माण
|
विशेषताएँ
|
|
1. कंडक्टर
|
रेटेड तापमान:-50 ℃～ 105 ℃
|
|
सामग्री: नंगे तांबा
|
रेटेड वोल्टेज: 1000V
|
|
2. इन्सुलेशन
|
कंडक्टर प्रतिरोध (20 डिग्री सेल्सियस पर): 8AWG−2.23 k/किमी; 10AWG−3.51C/किमी; 16AWG−14.1ω/किमी;परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
सामग्री: TPE
|
15°सी इन्सुलेशन प्रतिरोध:8AWGG34ω.M; 10AWGG34 N.M; 16AWGG45ω.M;परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
सीओलोर: काला, लाल, हरा/पीला या अन्य
|
ढांकता हुआ वोल्टेज:4.0केवीएसी/1min(8AWG), 3.0kV एसी/1min(10AWG), 2.0kv एसी/1min(16AWG)। कोई ब्रेकडाउन नहीं।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
3. फ़िलर
|
झुकना त्रिज्या मिन: ≥6od।
|
|
सामग्री: कपास यार्न
|
हॉट शॉक: 150 ℃/1H कोई दरारें परीक्षण विधि UL 2556 का अनुपालन करें
|
|
4.tape
|
ज्वाला परीक्षण:FT1।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
सामग्री: गैर-बुने हुए कपड़े
|
इन्सुलेशन तन्य शक्ति:उम्र बढ़ने से पहले 5.5mpa; उम्र बढ़ने के बाद(136°सी/168h))75%मूल।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
5.
|
इन्सुलेशन बढ़ाव:उम्र बढ़ने से पहले, उम्र बढ़ने के बाद(136°सी/168h))75%मूल।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
सामग्री: TPE
|
जैकेट तन्य शक्ति:उम्र बढ़ने से पहले 8.3mpa; उम्र बढ़ने के बाद(136°सी/168h))75%मूल।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
रंग: काला या नारंगी
|
जैकेट बढ़ाव:उम्र बढ़ने से पहले, उम्र बढ़ने के बाद(136°सी/168h))75%मूल।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
|
कोल्ड झुकने का परीक्षण:-40°C/4H, कोई क्रैकिंग नहीं।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
|
हॉट शॉक टेस्ट:150°C/1h, कोई दरार नहीं।परीक्षण विधि UL 2556 का अनुपालन करती है
|
|
प्रकार
|
मुख्य लाइनें आकार और ई
|
सिग्नल लाइन्स आकार
|
अनुमेय ampacity@20°सी परिवेश रेफरी।
|
अधिक व्यास रेफ। मिमी
|
|
ईवीसी 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32 ए
|
12.0 ± 0.5
|
|
ईवीसी 1002
|
9AGW/2+10AGW
|
40 ए
|
13.8 ± 0.5
|
|
ईवीसी 1003
|
8AGW/2+10AGW
|
48A
|
15.0 ± 0.5
|
|
ईवीसी 1004
|
6AGW/2+8AGW
|
80 ए
|
18.9 ± 0.5
|
|
ईवीसी 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170 ए (200 ए)
|
28.3 ± 1.0
|
|
ईवीसी 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200 ए (250 ए)
|
31.0 ± 1.0
|
|
ईवीसी 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36.5 ± 1.0
|
|
ईवीसी 1008
|
4AGW/2+14AGW
|
120 ए
|
21.0 ± 1.0
|
|
ईवीसी 1009
|
1AGW/4+14AGW
|
|
250 ए (300 ए)
|
34.0 ± 1.0
|
UL 2263 EV चार्जिंग केबल (CCS1 के लिए उपयुक्त)
संदर्भ मानक: उल 2263
उल नं: e364879
| निर्माण |
विशेषताएँ |
| 1. कंडक्टर |
रेटेड तापमान: -40 ℃～ 105 ℃ |
| सामग्री: नंगे तांबा |
रेटेड वोल्टेज: 300V ； 600V या 1000V |
| 2. इन्सुलेशन |
लौ परीक्षण: VW-1 परीक्षण विधि UL 2556 का अनुपालन करें |
| सामग्री: TPE |
न्यूनतम: झुकना त्रिज्या: ≥6*ओडी |
| रंग: काला, लाल, हरा/पीला या अन्य |
ढांकता हुआ वोल्टेज: 1.5kVac/1min। कोई ब्रेकडाउन टेस्ट विधि उल 2556 का अनुपालन नहीं करती है |
| 3. फ़िलर |
कोल्ड झुकना: -40 ℃/4H कोई दरार परीक्षण विधि UL 2556 का अनुपालन करें |
| सामग्री: कपास यार्न |
हॉट शॉक: 150 ℃/1H कोई दरारें परीक्षण विधि UL 2556 का अनुपालन करें |
| 4.tape |
तेल प्रतिरोध: IRM902, 60 ℃/168h तन्यता और बढ़ाव% 70% अनजान मूल्य |
| सामग्री: गैर-बुने हुए कपड़े |
क्रश प्रतिरोध: S−12AWG 4.45KN, 12AWG gaws2Awg, 11.1kn, 2AWG ＜ S 15.6KN |
| 5. |
मौसम प्रतिरोध: 720hin एक XENON ARC वेदरमीटर, कोई दरारें नहीं |
| सामग्री: TPE |
पर्यावरणीय आवश्यकताएँ: ROHs के अनुरूप |
| रंग: काला या नारंगी (अनुकूलन योग्य) |
|
| प्रकार |
आकार |
कंडक्टर फंसे ओडी मिमी रेफरी। |
अधिकतम। कंडक्टर प्रतिरोध m k/m@20 ℃ |
अनुमेय ampacity@20 eft परिवेश रेफरी। |
अधिक व्यास रेफ। मिमी |
पैकिंग एम/रील (रेफ।) |
| 600V या 1000V ईव (TPE) |
3 × 16AWG |
1.5/1.2 |
14.1 |
12 ए |
10.8 ± 0.5 |
1000 मीटर/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88 |
16 ए |
11.8 ± 0.5 |
800 मीटर/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58 |
23 ए |
14.3 ± 0.5 |
500 मीटर/700# |
| 3 × 10AWG |
3.0/1.2 |
3.51 |
32 ए |
15.6 ± 0.5 |
500 मीटर/700# |
| 2 × 8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46 ए |
20.9 ± 0.8 |
500 मीटर/950# |
| 2 × 6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400 मीटर/950# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12 ए |
11.4 ± 0.5 |
800 मीटर/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 ए |
13.5 ± 0.5 |
500 मीटर/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 ए |
14.5 ± 0.5 |
500 मीटर/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32 ए |
15.8 ± 0.6 |
500 मीटर/700# |
| 2 × 8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46 ए |
20.9 ± 0.8 |
500 मीटर/950# |
| 2 × 6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23.4 ± 0.8 |
400 मीटर/950# |
| 2 × 4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75 ए |
27.0 ± 0.9 |
300 मीटर/950# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 ए |
12.2 ± 0.5 |
500 मीटर/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 ए |
14.1 ± 0.5 |
500 मीटर/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 ए |
15.1 ± 0.6 |
500 मीटर/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32 ए |
15.8 ± 0.6 |
500 मीटर/700# |
| 2 × 8AWG+10AWG+2 × 18AWG |
4.3/3.0 |
2.23/3.51 |
46 ए |
20.9 ± 0.8 |
500 मीटर/950# |
| 2 × 6AWG+8AWG+2 × 18AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400 मीटर/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0.882/1.4 |
75 ए |
27.0 ± 0.9 |
300 मीटर/950# |
| 2 × 2AWG+4AWG+2 × 18AWG |
8.2/6.6 |
0.555/0.882 |
100 ए |
30.5 ± 1.0 |
400 मीटर/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0 ± 1.0 |
250 मीटर/1200# |
|
2 × 3/0AWG+1/0AWG
(2 × 3/0AWG+4AWG+6X18AWG)
3/0AWG ग्राउंड लाइन न्यूनतम 4AWG
|
13.05/10.5 |
0.219/0.349 |
260A |
45.0 ± 1.0 |
150 मीटर/1200# |
| 4x1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7 ± 1.2 |
150 मीटर/1200# |
| 300V EVJE (TPE) |
3 × 16AWG |
1.5/1.2 |
3.51/22.4 |
12 ए |
9.5 ± 0.3 |
1200 मीटर/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88/22.4 |
16 ए |
10.2 ± 0.5 |
1000 मीटर/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58/22.4 |
23 ए |
11.4 ± 0.5 |
800 मीटर/700# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 ए |
10.5 ± 0.5 |
1000 मीटर/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 ए |
11.1 ± 0.5 |
80 मीटर/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 ए |
12.2 ± 0.5 |
500 मीटर/700# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 ए |
11.3 ± 0.5 |
800 मीटर/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 ए |
12.0 ± 0.5 |
800 मीटर/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 ए |
13.1 ± 0.5 |
500 मीटर/700# |
| सिग्नल तारों की संख्या 0 ~ 6, या अधिक हो सकती है, सिग्नल वायर कंडक्टर विनिर्देश 16AWG, 18AWG, 20AWG, 22AWG हो सकते हैं। |
तकनीकी प्रगति के कारण उपरोक्त उत्पाद विनिर्देशों, आकारों और संरचनाओं को बदला जा सकता है। इसी तरह के विनिर्देशों को ग्राहकों की जरूरतों के अनुसार डिज़ाइन और निर्मित किया जा सकता है।

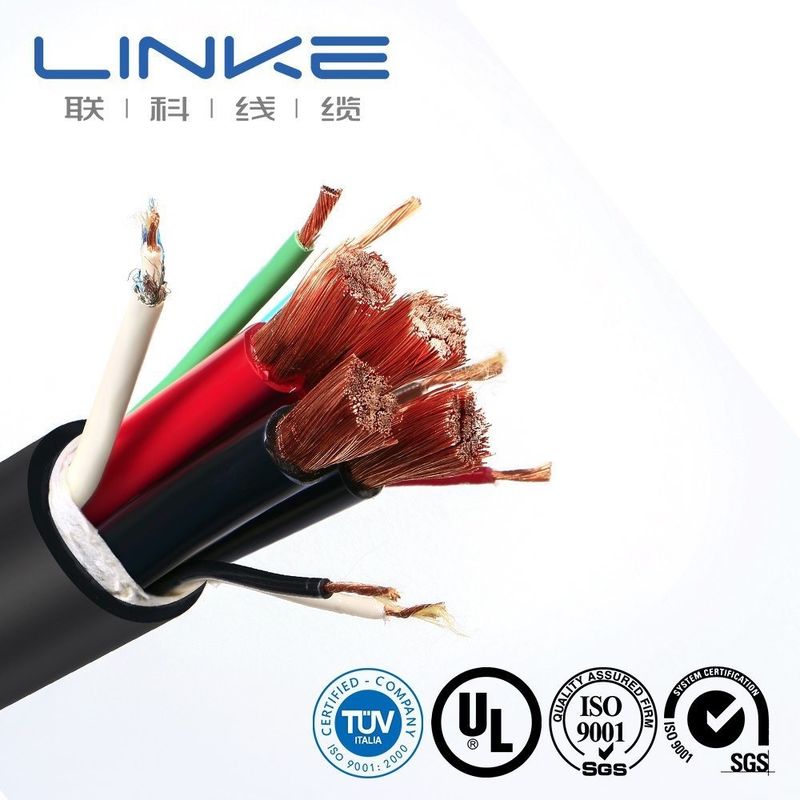

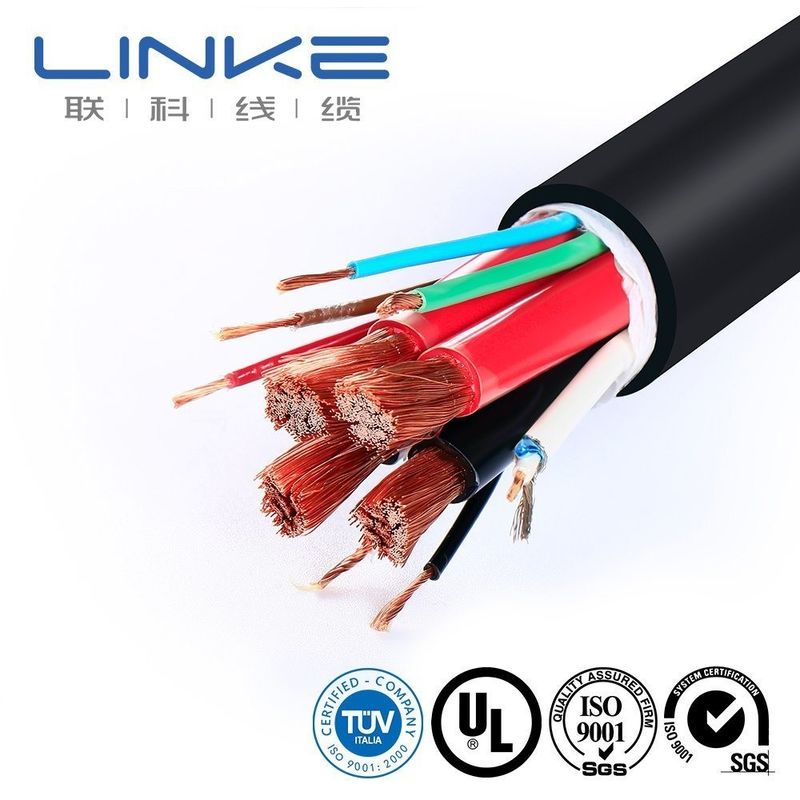

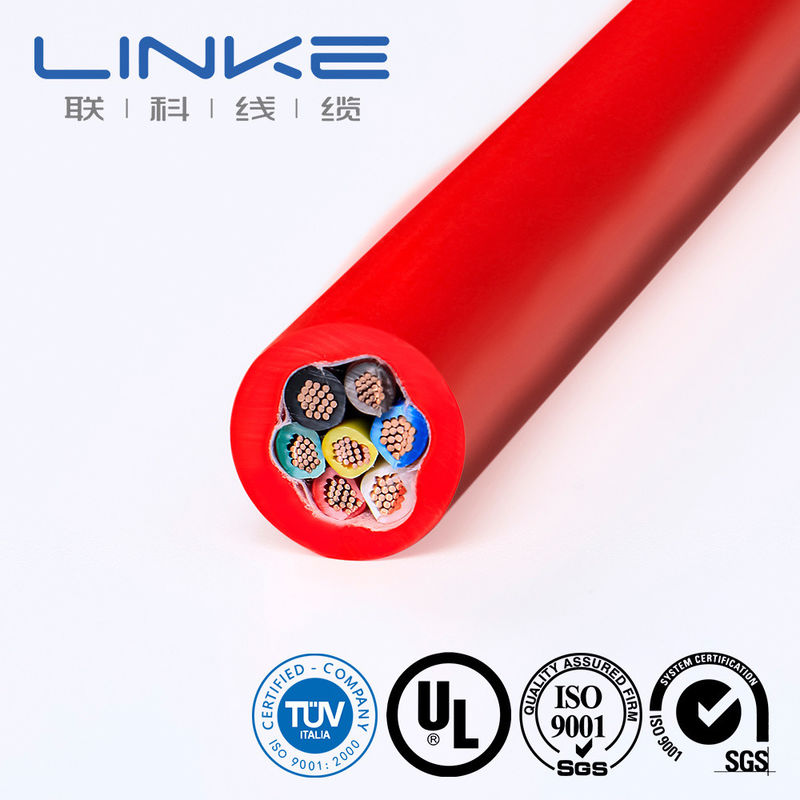

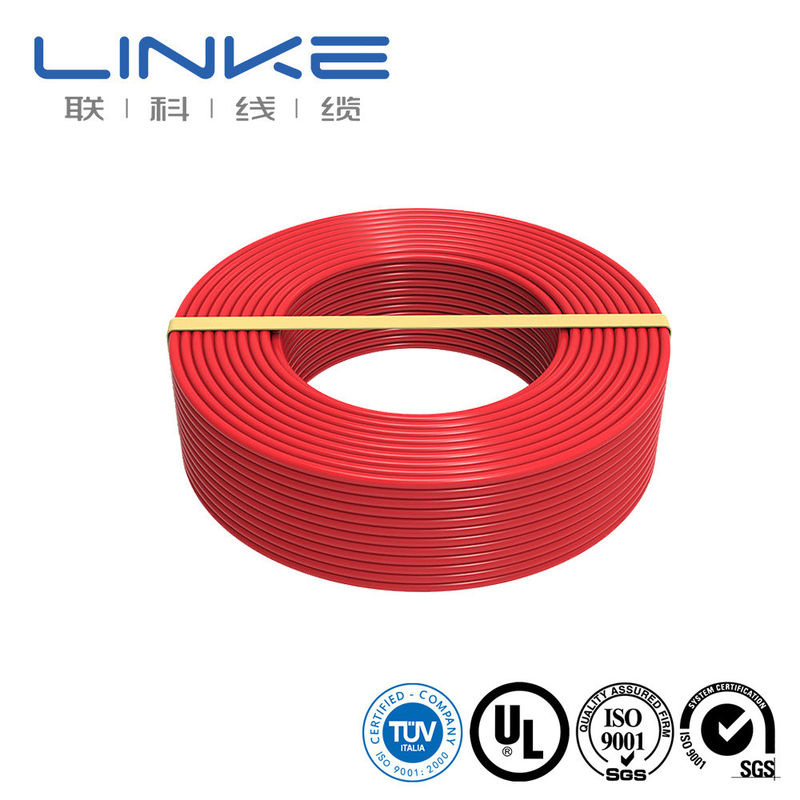

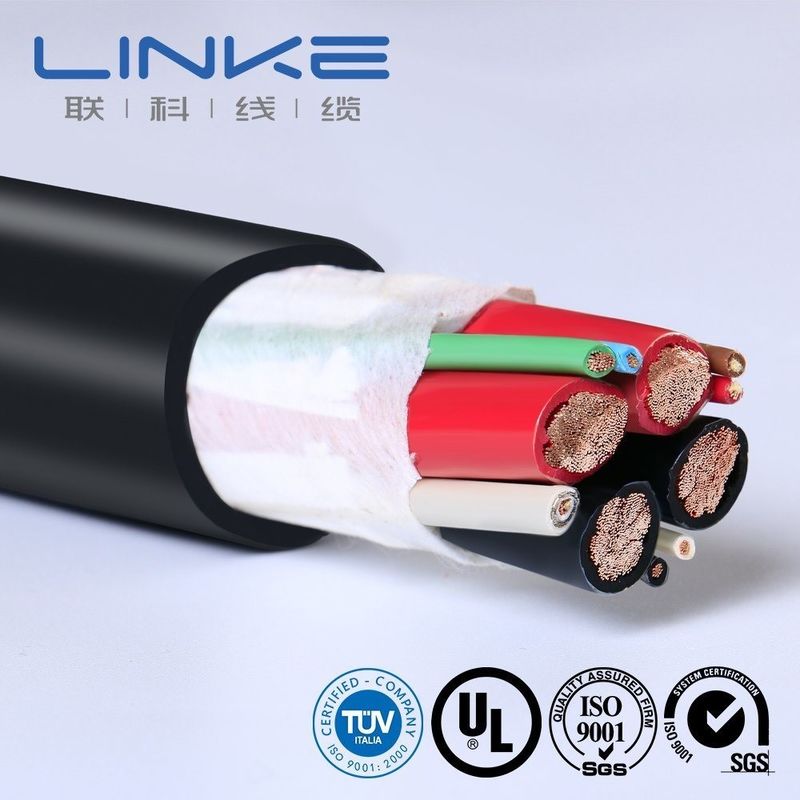

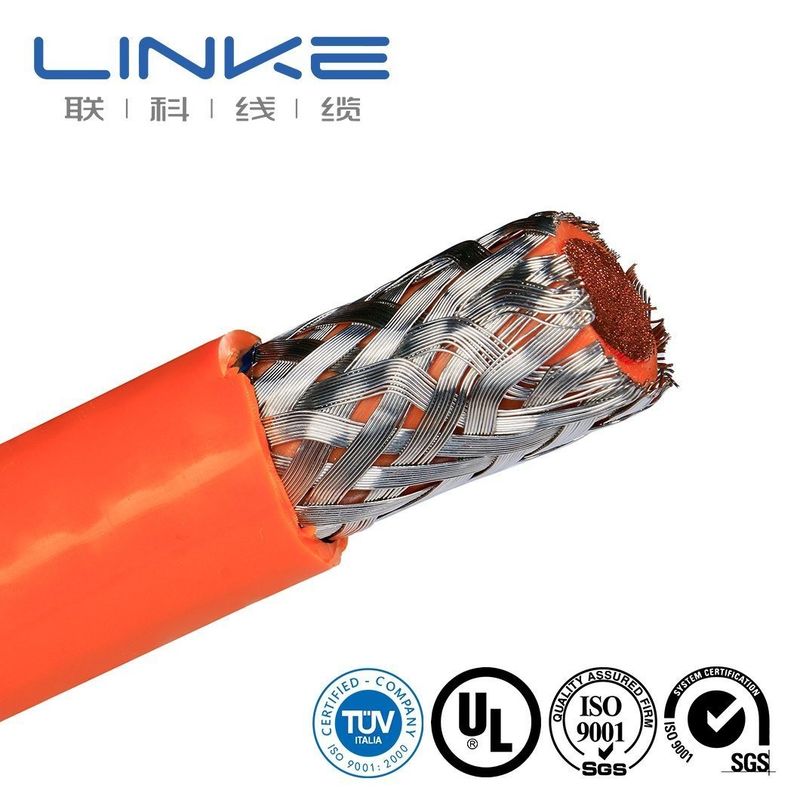

विस्तृत तस्वीरें
कंपनी प्रोफाइल
वायर और केबल निर्माता लिंके केबल टेक्नोलॉजी कंपनी, लिमिटेड चीन में एक प्रमुख केबल आपूर्तिकर्ता है। पिछले 10 वर्षों में,
लिंके केबल आर एंड डी, वायर और केबल के उत्पादन और विपणन पर ध्यान केंद्रित कर रहा है। लिंके विभिन्न केबल और कस्टम प्रदान करते हैं
दुनिया भर के लिए केबल समाधान। हम ईवी चार्जिंग केबल, मेडिकल केबल, सिलिकॉन केबल, स्प्रिंग केबल, में विशेष हैं
लट केबल, टोवोब केबल, उल वायर, ऑटोमोटिव केबल, आदि।
लिंके केबल में, हम मानते हैं कि बाजार में बेहतर केबल लाने का एक बेहतर तरीका है। हम एक इंजीनियर-से-इंजीनियर दृष्टिकोण का उपयोग करते हैं
ग्राहकों के लिए बेहतर केबल विकसित करना और किसी के जीवन की गुणवत्ता में सुधार करना।
प्रदर्शनी:
हमारा प्रमाणन:
हम पिछले उल1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
(एकल कंडक्टर, थर्माप्लास्टिक इन्सुलेशन)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL2835,
UL20276, UL20549, UL21198,2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 और ISO13485, TS16949
CNR- उपकरण वायरिंग सामग्री,
एक्सट्रूडेड पीवीसी इंसुलेटेड सिंगल, रेटेड 105, C, 1000V, Classi, Groupa, B, या AB, FT1 और/या FT2।
Extruded PVC गैर-अभिन्न जैकेट केबल, 105 "C, 1000V, कक्षा I, कक्षा या कक्षा I/IL, समूह A, B, या AB, FT1 और/या FT2 का मूल्यांकन किया गया।
Extruded TPU गैर-अभिन्न जैकेटेड केबल, 80 "C, 300V, क्लास I, क्लास या क्लास I/IL, ग्रुप A, B, या AB, FT1 और/या FT2 का मूल्यांकन किया गया
