उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो
वीडियो
वीडियो

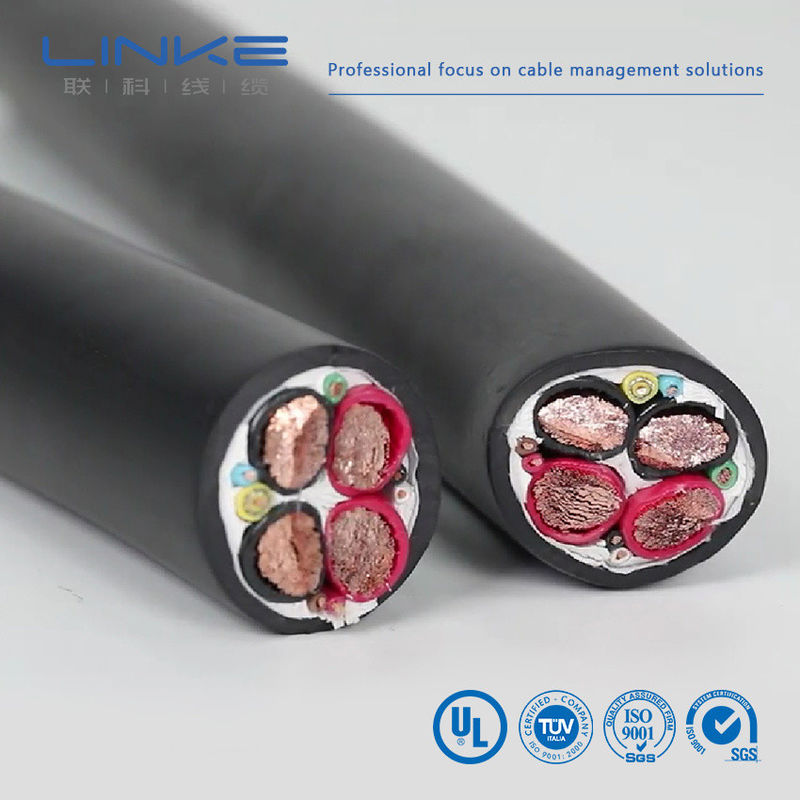

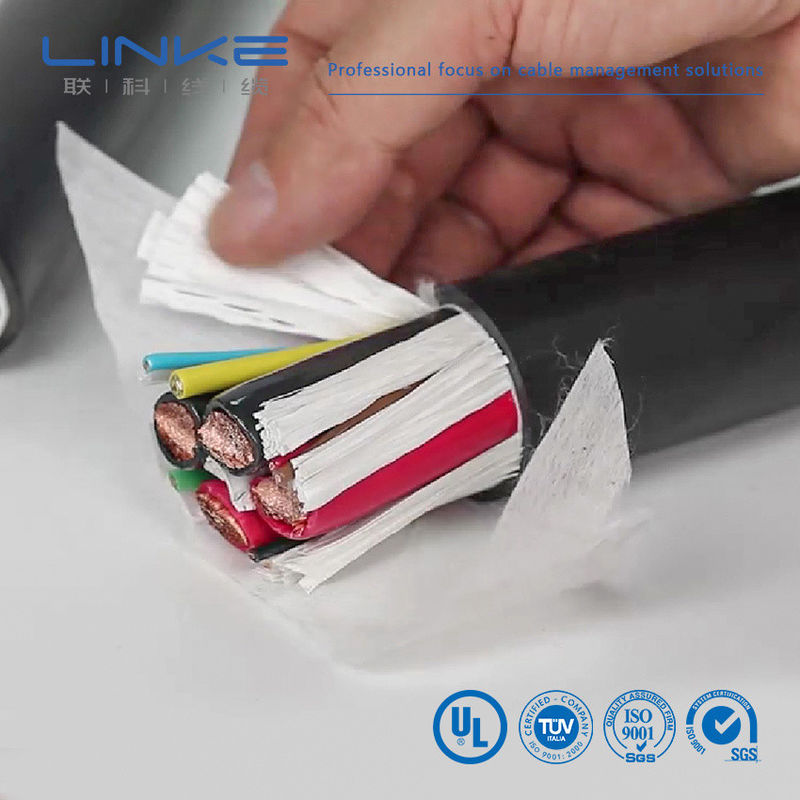

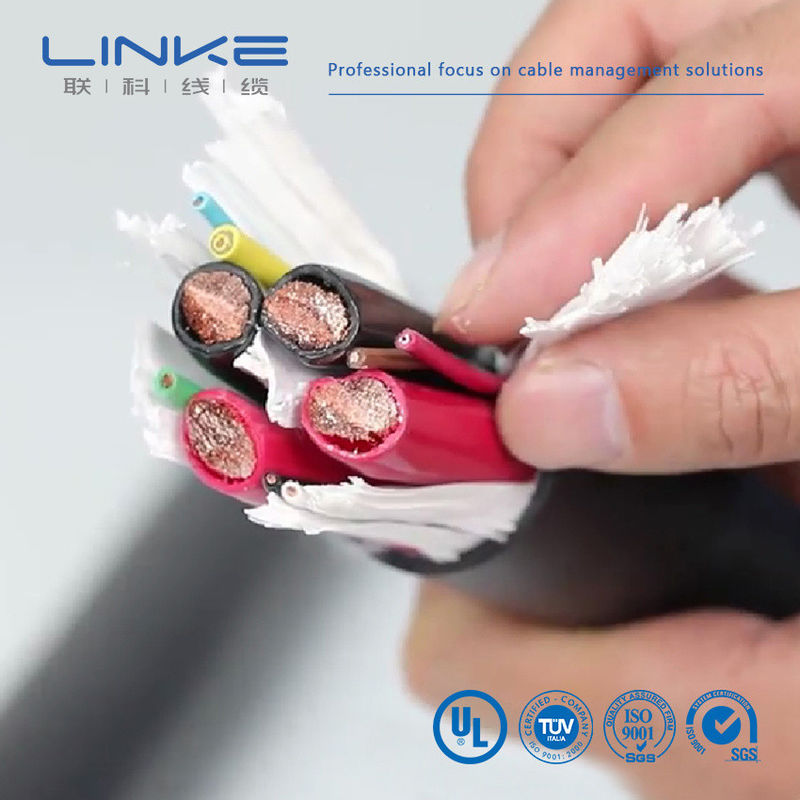

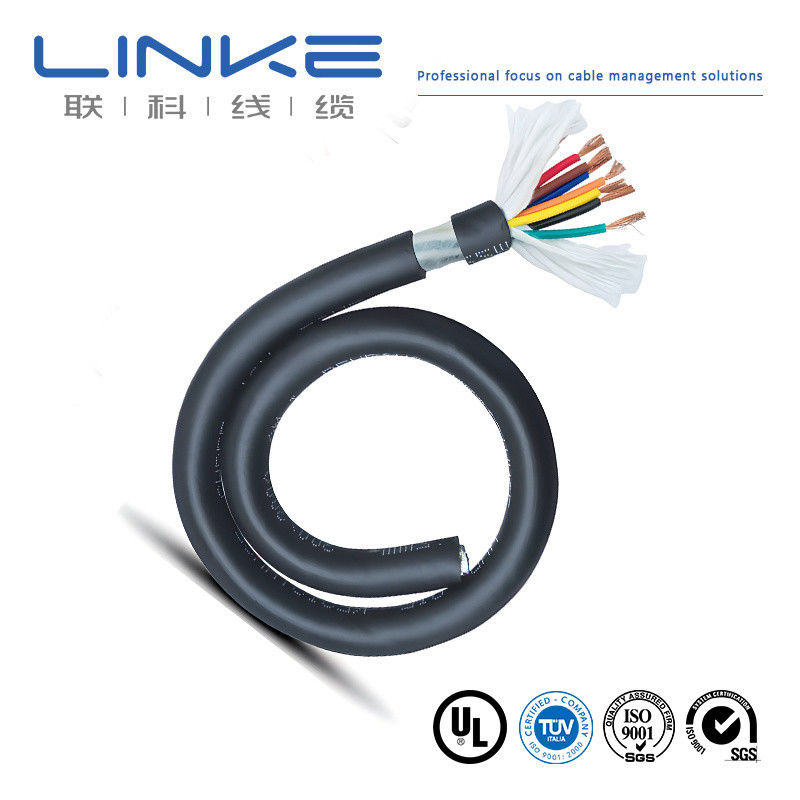

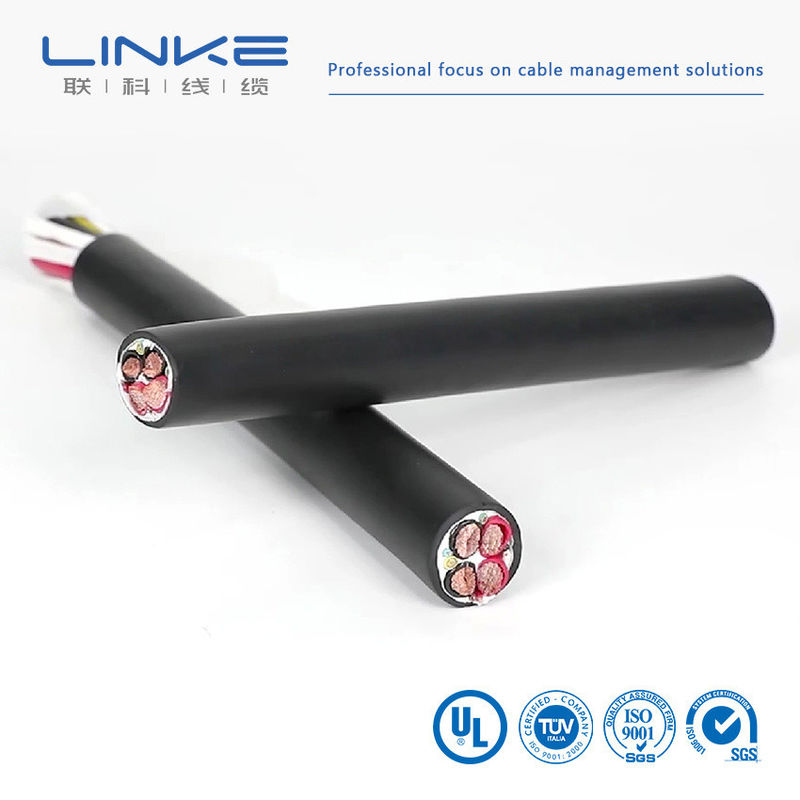

यह डीसी 350 एम्पियर तेज इलेक्ट्रिक वाहन चार्जिंग केबल उच्च सुरक्षा और स्थायित्व सुविधाओं के साथ उच्च प्रदर्शन चार्जिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।
| विद्युत विशेषताएं | भौतिक गुण | परीक्षण मानक |
|---|---|---|
| नामित वोल्टेजःDC 1000V | तन्य शक्तिः≥20MPa | उच्च तापमान दबाव परीक्षणः≤ 50% |
| नामित तापमानः जैकेट -40~90oC इन्सुलेशन -40~125oC |
लम्बाईः≥300% | गर्मी के झटके का परीक्षणःकोई दरार नहीं |
| कंडक्टर का अधिकतम प्रतिरोध (20 डिग्री सेल्सियस): A:0.242Ω/किमी B:0.78Ω/किमी C:4.95Ω/किमी D&E:26Ω/किमी |
वृद्ध अवस्थाः110±1oC × 168h | संगतता परीक्षणःGB/T 33594 |
| इन्सुलेशन वोल्टेज प्रतिरोध (कोर A & B,10m):AC 2.5kV | मूल तन्यता शक्ति का प्रतिशतः≤±30% मूल लम्बाई का प्रतिशतः≤±30% |
लौ परीक्षणःजीबी/टी 18380.12-2008 |
| क्रश प्रतिरोध परीक्षणःGB/T 33594 परीक्षण के चारों ओर घुमावदारःGB/T 33594 |
| ब्रांड | बाएं | क्रॉस सेक्शन (मिमी2) | 0.01-500 मिमी2 |
| तार गेज (एडब्ल्यूजी) | [जैसे, 24AWG, 28AWG] | कंडक्टर | डिब्बाबंद तांबा/नौका तांबा, ग्राहक की आवश्यकताओं के आधार पर |
| इन्सुलेशन सामग्री | पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य | जैकेट सामग्री | [पीवीसी/पीयू/रबर/ब्रेड/और इसी तरह] |
| प्रमाणपत्र | RoHS/REACH/UL/CE/IP68 आदि | कस्टम लंबाई | [उदाहरण के लिए, 1m, 3ft, 5m ± 5% सहिष्णुता] |
| केबल का प्रकार | [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण// इत्यादि] | ढालना | [संरक्षित/असंरक्षित/ब्रीड शील्ड] |
| प्रतिबाधा | [उदाहरण के लिए, 75Ω (सहअक्षीय केबलों के लिए) ] | मुद्रण/लोगो | [पाठ/लेबल/लोगो, अधिकतम 20 वर्ण] |
| मोड़ त्रिज्या | [उदाहरण के लिए, ≥5× केबल व्यास] | वर्तमान रेटिंग | [उदाहरण के लिए, 5A] |
| वोल्टेज रेटिंग | [उदाहरण के लिए, 30V AC/DC] | कनेक्टर सामग्री | [सोना-चढ़ाव/निकेल-चढ़ाव/मीठा/और इसी तरह के] |
| कनेक्टर | [उदाहरण के लिए, यूएसबी टाइप-सी, 3.5 मिमी जैक, आरजे45] | जैकेट | एक्सएलपीई या पीई या पीवीसी रबर |
| प्रसव का समय | आदेश की पुष्टि के बाद 7-14 दिन | रंग | [काला/सफेद/लाल/कस्टम पैनटोन/और इसी तरह] |
| तापक्रम | माइनस-70°C से 350°C ((-70°C ~ 350°C) | पैकेज | रोल/बॉक्स/प्लेट/कस्टम |
| सहायक सेवाएं | बहु स्तंभ {3}{l}{अनुकूलित केबल, अंत से अंत तक समाधान, जिसमें सटीक काटने, क्रिमिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें,जैसे, तांबा/निकल लेपित) |
स्वतंत्र प्रयोगशाला•पूर्ण परीक्षण उपकरण•पूर्ण गुणवत्ता नियंत्रण
हम उच्च गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त मानकों के अनुसार प्रत्येक उत्पाद का परीक्षण करते हैं।
|
नहीं. |
परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण की आवश्यकता |
परीक्षण डेटा |
परिणाम |
|
1 |
संरचना निरीक्षण |
1तार आकार तालिका के अनुरूप2. न्यूनतम मोटाई ≥ 80% औसत मोटाई |
तार आकार तालिका का अनुपालन |
परीक्षण रिकॉर्ड देखें |
पास |
|
2 |
थर्मल शॉक |
नमूने को निर्दिष्ट आकार की लोहे की छड़ पर घुमाएं, निर्दिष्ट तापमान पर 1 घंटे के लिए एक बुढ़ापे के ओवन में रखें, नमूने को कम से कम 30 मिनट के लिए कमरे के तापमान तक ठंडा करें, फिर नमूने का निरीक्षण करें |
नमूना सतह पर कोई दरारें नहीं |
कोई दरारें नहीं |
पास |
|
3 |
ताप विकृति |
1. नमूना मोटाई को मापें (माप स्थिति को चिह्नित करें) 2. नमूने और परीक्षण उपकरण को 1 घंटे के लिए निर्दिष्ट तापमान पर पूर्व-गर्म करने के लिए बुढ़ापे के ओवन में रखें3.परीक्षण उपकरण के दबाव स्तंभ के नीचे 1 घंटे के लिए नमूना रखें4. उसी स्थान पर नमूना मोटाई को फिर से मापें |
1. नमुना दबाव स्तंभ द्वारा क्रैक नहीं किया जाना चाहिए या कंडक्टर को उजागर करना चाहिए2. मोटाई में कमी ≤ 50% |
परीक्षण रिकॉर्ड देखें |
पास |
|
4 |
एफटी2 |
एक बार 125 मिमी की ऊंचाई पर एक मानक लौ लागू करें |
1. लौ अपनी लंबाई के साथ फैल नहीं सकती2. लौ आस-पास के ज्वलनशील पदार्थों में नहीं फैल सकती |
परीक्षण रिकॉर्ड देखें |
पास |
|
5 |
बुढ़ापा |
1. 200 मिमी लम्बी शीट के पांच सेक्शन लें2. नमूनों को 158°C पर 168 घंटे के लिए बुढ़ापे के ओवन में रखें3. नमूनों को निकालने के बाद, 16 घंटे के लिए कमरे के तापमान 23±5°C पर रखें.फिर टूटने और तन्यता शक्ति पर बढ़ाव का परीक्षण करें |
1. उम्र बढ़ने से पहले लम्बाई ≥ 300%, उम्र बढ़ने के बाद लम्बाई ≥ 80% उम्र बढ़ने से पहले की2. उम्र बढ़ने से पहले तन्यता > 1.41kg/mm2, उम्र बढ़ने के बाद तन्यता ≥ 80% उम्र बढ़ने से पहले की |
परीक्षण रिकॉर्ड देखें |
पास |
|
6 |
कोल्ड बेंड |
नमूने को निर्दिष्ट तापमान पर 4 घंटे के लिए निम्न तापमान वाले बॉक्स में रखें, निर्दिष्ट मोड़ के साथ निर्दिष्ट आकार की लोहे की छड़ी पर हवा का नमूना,कम तापमान बॉक्स से नमूना निकालने के बाद 30 सेकंड के भीतर पूर्ण घुमाव |
नमूना सतह पर कोई दरारें नहीं |
कोई दरारें नहीं |
पास |
|
7 |
कंडक्टर प्रतिरोध |
डीसी प्रतिरोध मीटर के साथ एक मीटर कोर कंडक्टर का प्रतिरोध मापें |
20°C पर, 8AWG का प्रतिरोध ≤ 2.23Ω/किमी |
परीक्षण रिकॉर्ड देखें |
पास |
लिंके केबल टेक्नोलॉजी (डोंगगुआन) कं, लिमिटेड अनुसंधान एवं विकास पर ध्यान केंद्रित करता है और
विशेष रूप से केबल एंड वायर के लिए पेशेवर समाधान प्रदान करें
विभिन्न उद्योगों के ग्राहकों के लिए।इसमें शामिल हैंः
मानवरूपी रोबोट केबल,
एआई पावर केबल/डेटा केबल,
अर्धचालक केबल/औद्योगिक स्वचालित केबल,
सेंसर केबल,
नई ऊर्जा केबल,
चिकित्सा सौंदर्य तार,
यूएल तार केबल,
लिंके केबल के पास विविध उत्पाद विकास क्षमताओं और तकनीकी क्षमताओं का समर्थन करने के लिए विविध उत्पाद विकास क्षमताएं हैं।
हमने निम्नलिखित उत्पाद प्राधिकरण प्राप्त किया हैः यूएल 758,सीसीसी,RoHs,REACH,CE; हम
निम्नलिखित गुणवत्ता प्रबंधन प्रणाली प्राप्त की है:आईएसओ 9001-2015(सभी उत्पाद); आईएसओ 13485
(चिकित्सा उपकरण और उपकरण),आईएटीएफ 16949(मोटर वाहन उद्योग)
गुणवत्ता प्रमाणन
हमारे उत्पाद निम्नलिखित अंतरराष्ट्रीय मानकों को पूरा करते हैंः
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (एकल चालक, थर्मोप्लास्टिक इन्सुलेशन)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 और ISO13485, TS16949
सीएनआर - उपकरण के तारों की सामग्री
एक्सट्रूडेड पीवीसी अछूता एकल, 105 डिग्री सेल्सियस, 1000 वोल्ट, वर्ग I, समूह ए, बी, या एबी, एफटी1 और/या एफटी2
एक्सट्रूडेड पीवीसी नॉन इंटीग्रल जैकेट केबल, 105°C, 1000V, क्लास I, क्लास I/II, ग्रुप A, B या AB, FT1 और/या FT2
एक्सट्रूडेड टीपीयू नॉन इंटीग्रल जैकेट केबल, 80°C, 300V, क्लास I, क्लास या क्लास I/II, ग्रुप A, B या AB, FT1 और/या FT2
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम एक पेशेवर निर्माता हैं. हम पहले से शुरू करने के लिए अंतिम करने के लिए अपने आदेश को नियंत्रित कर सकते हैं. हमें यात्रा करने के लिए आपका स्वागत है. हम शेन्ज़ेन में आप उठा लेंगे.
मैं आपकी गुणवत्ता का परीक्षण करने के लिए एक नमूना कैसे प्राप्त कर सकता हूँ?
आपके लिए नमूने निःशुल्क हैं. नए ग्राहकों से कूरियर की लागत का भुगतान करने की अपेक्षा की जाती है।
आपका न्यूनतम आदेश मात्रा क्या है?
सामान्यतः 100 मीटर. हालांकि, केबल बहुत भारी है. आप उच्च माल ढुलाई से बचने के लिए एक उपयुक्त मात्रा का आदेश बेहतर है. समुद्र परिवहन सबसे अच्छा विकल्प है.
क्या मुझे छूट मिल सकती है?
यह आपकी मात्रा पर निर्भर करता है। हम छूट दे सकते हैं और माल ढुलाई का खर्च उठा सकते हैं। कृपया हमसे संपर्क करें।
क्या आपकी कंपनी OEM उत्पादन स्वीकार करती है?
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं, और हम आपकी कंपनी को बढ़ावा देने के लिए गुणवत्ता कार्ड को भी अनुकूलित कर सकते हैं।
