उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो
वीडियो
वीडियो
वीडियो
उपयोग गेज DC चेरिंग लाइन केबल: 350A 1/0AWG x 4C + 18AWG (CP:शील्डिंग)1C+ 14AWG×1C + 18AWG x 2P+18AWG x 1C OD=35mm TPE शीथ

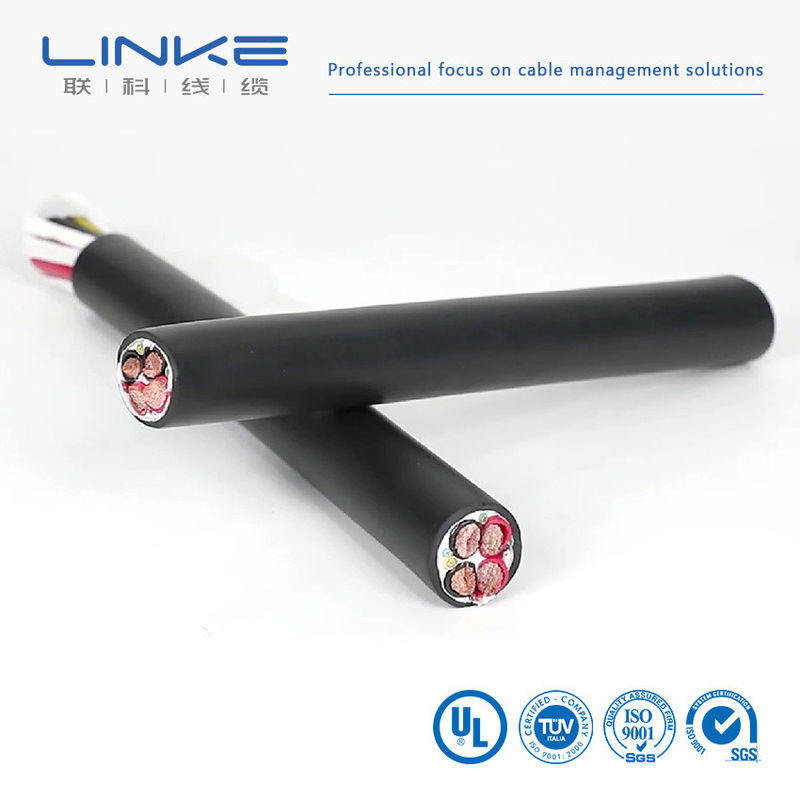

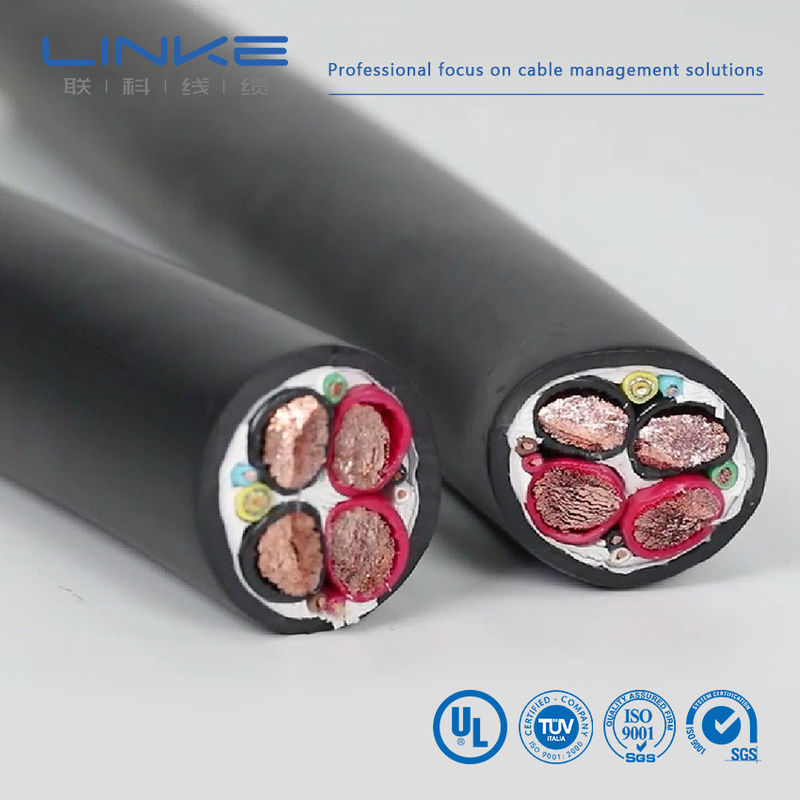

यह एक डीसी 350 एम्पीयर फास्ट इलेक्ट्रिक वाहन चार्जिंग केबल है। यह 4 पावर केबल, एक ग्रीन ग्राउंड केबल, एक पीला समाक्षीय तार, एक नीला नियंत्रण केबल, सिग्नल तार के 2 जोड़े से बना है। और केबल में अच्छा इन्सुलेशन प्रदर्शन है, जो मानक लौ मंदक, तेल प्रतिरोध, उम्र बढ़ने के प्रतिरोध और मोड़ने में आसान की आवश्यकताओं को पूरा कर सकता है। इसके अलावा यूएल के मानकों के अनुरूप, यह बड़े आउटपुट करंट, बड़ी शक्ति और तेज चार्जिंग गति के फायदे के साथ अमेरिकी बाजार में निर्यात किया जाता है।

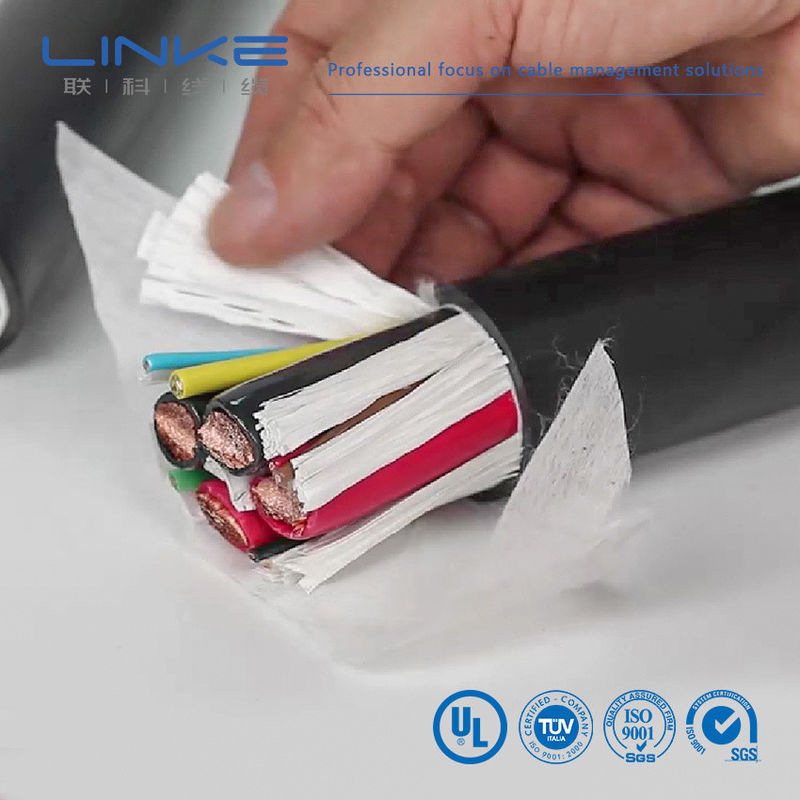

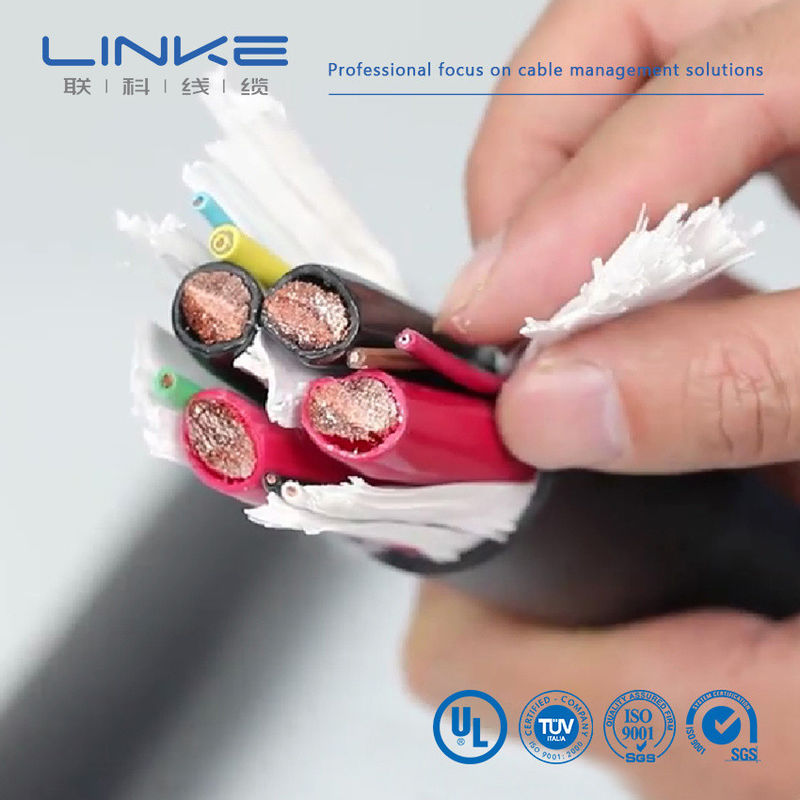

कंडक्टर+इन्सुलेशन+फिलर+शीथ+गैर-बुना
| विद्युत विशेषताओं | भौतिक गुण | ||||||
| रेटेड वोल्टेज:डीसी 1000V | तन्यता ताकत:≥20MPa | उच्च तापमान दबाव परीक्षण:≤50% | |||||
| रेटेड तापमान:जैकेट -40~90ºC | बढ़ाव:≥300% | हीट शॉक परीक्षण:कोई दरार नहीं | |||||
| इन्सुलेशन -40~125ºC | वृद्ध अवस्था:110±1ºC×168h | अनुकूलता परीक्षण:जीबी/टी 33594 | |||||
| अधिकतम. कंडक्टर प्रतिरोध (20ºC): | मूल तन्य शक्ति का प्रतिशत:≤±30% | क्रश प्रतिरोध परीक्षण:जीबी/टी 33594 | |||||
| A:0.242Ω/किमी B:0.78Ω/किमी C:4.95Ω/किमी D&E:26Ω/किमी | मूल बढ़ाव का प्रतिशत:≤±30% | परीक्षण के चारों ओर घुमावदार:जीबी/टी 33594 | |||||
| इन्सुलेशन वोल्टेज झेलने (कोर ए और बी, 10 मीटर): | ज्वाला परीक्षण:जीबी/टी 18380.12-2008 | न्यूनतम. मुड़ी हुई बहिः प्रकोष्ठिका:6*ओडी | |||||
| AC 2.5kV/5min, लीकेज करंट ≤5mA | कृत्रिम मौसम परीक्षण:जीबी/टी 33594 | घर्षण प्रतिरोध:≥2000 बार | |||||
| पूर्ण केबल वोल्टेज झेलने (कोर ए से ए और बी, 10 मीटर): | कम तापमान प्रभाव परीक्षण:-40ºC×16H, कोई दरार नहीं | रसायनों के प्रति प्रतिरोध:जीबी/टी 33594 | |||||
| AC 3.5kV/15min, लीकेज करंट ≤5mA | रासायनिक तनाव एसिड: एन-ऑक्सल-एसिड क्षारीय घोल, एन-सोडियम हाइड्रॉक्साइड घोल: जीबी/टी 33594 | ||||||
| न्यूनतम. इन्सुलेशन प्रतिरोध (20ºC, कोर A से A&B):500MΩ.km | वाहन घूमना:आवश्यकताएँ और परीक्षण विधियाँ GB/T 20234.1-2015 7.21 के अनुरूप होनी चाहिए | ||||||
| संरचना | |||||||||||
| नहीं। | कंडक्टर mm2 | अपमान | 20ºC कंडक्टर प्रतिरोध (Ω/KM) | ||||||||
| कंडक्टर mm2 | संरचना(एन/मिमी) | कंडक्टर डीआईए (मिमी) | कंडक्टर | मोटाई (मिमी) | सामग्री | इन्सुलेशन आयुध डिपो (मिमी) | |||||
| ईवी-वाईजे | 1.5 | 48/0.20 | 1.60 | ताँबा | 0.6 | सिलिकॉन | 2.90±0.15 | ≤12.7 | |||
| ईवी-वाईजे | 2.5 | 80/0.20 | 2.06 | ताँबा | 0.7 | सिलिकॉन | 3.50±0.15 | ≤7.60 | |||
| ईवी-वाईजे | 4 | 128/0.20 | 2.62 | ताँबा | 0.8 | सिलिकॉन | 4.30±0.15 | ≤4.71 | |||
| ईवी-वाईजे | 6 | 196/0.20 | 3.50 | ताँबा | 0.8 | सिलिकॉन | 5.10±0.20 | ≤3.14 | |||
| ईवी-वाईजे | 10 | 322/0.20 | 4.50 | ताँबा | 1.00 | सिलिकॉन | 6.70±0.20 | ≤1.82 | |||
| ईवी-वाईजे | 16 | 513/0.20 | 5.70 | ताँबा | 1.10 | सिलिकॉन | 8.00±0.30 | ≤1.16 | |||
| ईवी-वाईजे | 25 | 798/0.20 | 7.10 | ताँबा | 1.3 | सिलिकॉन | 9.80±0.30 | ≤0.743 | |||
| ईवी-वाईजे | 35 | 1121/0.20 | 8.50 | ताँबा | 1.3 | सिलिकॉन | 11.40±0.30 | ≤0.527 | |||
| ईवी-वाईजे | 50 | 1596/0.20 | 10.10 | ताँबा | 1.50 | सिलिकॉन | 13.50±0.30 | ≤0.368 | |||
| ईवी-वाईजे | 70 | 2242/0.20 | 12.10 | ताँबा | 1.50 | सिलिकॉन | 15.50±0.40 | ≤0.259 | |||
| ईवी-वाईजे | 95 | 3034/0.20 | 14.10 | ताँबा | 1.50 | सिलिकॉन | 17.50±0.50 | ≤0.196 | |||
2, कम चिपचिपापन उपस्थिति
| ब्रांड | लिंक | क्रॉस सेक्शन (मिमी²) | 0.01-500mm² |
| वायर गेज (एडब्ल्यूजी) | [उदाहरण के लिए, 24AWG, 28AWG] | कंडक्टर | ग्राहक की आवश्यकताओं के आधार पर टिनयुक्त तांबा/नंगा तांबा |
| इन्सुलेशन सामग्री | पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य | जैकेट सामग्री | [पीवीसी/पीयू/रबर/ब्रेड/आदि] |
| प्रमाणपत्र | RoHS/पहुँच/UL/CE/IP68/आदि | कस्टम लंबाई | [उदाहरण के लिए, 1 मीटर, 3 फीट, 5 मीटर ±5% सहनशीलता] |
| केबल प्रकार | [मेडिकल/पावर/ऑडियो/समाक्षीय/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण//आदि।] | परिरक्षण | [परिरक्षित/बिना परिरक्षित/ब्रेड शील्ड] |
| मुक़ाबला | [उदाहरण के लिए, 75Ω (समाक्षीय केबल के लिए)] | मुद्रण/लोगो | [पाठ/लेबल/लोगो, अधिकतम। 20 अक्षर] |
| मुड़ी हुई बहिः प्रकोष्ठिका | [उदाहरण के लिए, ≥5× केबल व्यास] | वर्तमान रेटिंग | [उदाहरण के लिए, 5ए] |
| वेल्टेज रेटिंग | [उदाहरण के लिए, 30वी एसी/डीसी] | कनेक्टर सामग्री | [सोना चढ़ाया हुआ/निकल चढ़ाया हुआ/पीतल/आदि] |
| कनेक्टर्स | [उदाहरण के लिए, यूएसबी टाइप-सी, 3.5 मिमी जैक, आरजे45] | जैकेट | एक्सएलपीई या पीई या पीवीसी रबर |
| डिलीवरी का समय | आदेश की पुष्टि के 7-14 दिन बाद | रंग | [काला/सफ़ेद/लाल/कस्टम पैनटोन/आदि] |
| तापमान | माइनस-70℃ से 350℃(-70℃ ~ 350℃) | पैकेट | रोल/बॉक्स/प्लेट/कस्टम |
| सहायक सेवाएँ | मल्टीकॉलम {3} {एल} कस्टम केबल, एंड टू एंड समाधान, जिसमें सटीक कटिंग, क्रिम्पिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें, उदाहरण के लिए, तांबा/निकल प्लेटेड) | ||
स्वतंत्र प्रयोगशाला • पूर्ण परीक्षण उपकरण • पूर्ण गुणवत्ता नियंत्रण
हम बेहतर गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए हर उत्पाद का सख्त मानकों के अनुसार परीक्षण करते हैं।
| नहीं। | परीक्षण आइटम | परीक्षण की स्थिति | परीक्षण की आवश्यकता | परीक्षण डेटा | परिणाम |
| 1 | संरचना निरीक्षण | 1. तार आकार तालिका2 का अनुपालन करें। न्यूनतम मोटाई ≥ औसत मोटाई का 80% | तार आकार तालिका का अनुपालन करें | परीक्षण रिकॉर्ड देखें | उत्तीर्ण |
| 2 | थर्मल शॉक | नमूने को निर्दिष्ट आकार की लोहे की छड़ पर लपेटें, 1 घंटे के लिए निर्दिष्ट तापमान पर पुराने ओवन में रखें, नमूने को कम से कम 30 मिनट के लिए कमरे के तापमान पर ठंडा करें, फिर नमूने का निरीक्षण करें | नमूने की सतह पर कोई दरार नहीं | कोई दरार नहीं | उत्तीर्ण |
| 3 | ताप विरूपण | 1. नमूना मोटाई मापें (माप स्थिति चिह्नित करें)2. 1 घंटे के लिए निर्दिष्ट तापमान पर पहले से गरम करने के लिए पुराने ओवन में नमूना और परीक्षण उपकरण रखें3। 1 घंटे के लिए परीक्षण स्थिरता के दबाव स्तंभ के नीचे नमूना रखें4। उसी स्थिति में नमूना मोटाई पुनः मापें | 1. नमूना दबाव स्तंभ से नहीं टूटेगा या कंडक्टर को उजागर नहीं करेगा2। मोटाई में कमी ≤ 50% | परीक्षण रिकॉर्ड देखें | उत्तीर्ण |
| 4 | FT2 | एक बार 125 मिमी की ऊंचाई पर मानक लौ लगाएं | 1. लौ अपनी लंबाई के अनुदिश नहीं फैलेगी2. आग आस-पास के ज्वलनशील पदार्थों तक नहीं फैलनी चाहिए | परीक्षण रिकॉर्ड देखें | उत्तीर्ण |
| 5 | बुढ़ापा | 1. 200 मिमी लंबे शीथ2 के पांच खंड लें। नमूनों को 158℃ पर 168 घंटों के लिए पुराने ओवन में रखें3। नमूनों को बाहर निकालने के बाद, कमरे के तापमान 23±5℃ पर 16 घंटे के लिए रखें, फिर ब्रेक और तन्य शक्ति पर बढ़ाव का परीक्षण करें | 1. उम्र बढ़ने से पहले बढ़ाव ≥ 300%, उम्र बढ़ने के बाद बढ़ाव ≥ 80% उम्र बढ़ने से पहले 2. उम्र बढ़ने से पहले तन्य शक्ति > 1.41 किग्रा/मिमी², उम्र बढ़ने के बाद तन्य शक्ति ≥ उम्र बढ़ने से पहले की तुलना में 80% | परीक्षण रिकॉर्ड देखें | उत्तीर्ण |
| 6 | ठंडा मोड़ | नमूने को कम तापमान वाले बॉक्स में निर्दिष्ट तापमान पर 4 घंटे के लिए स्टोर करें, नमूने को निर्दिष्ट आकार की लोहे की छड़ पर निर्दिष्ट घुमावों के साथ हवा दें, कम तापमान वाले बॉक्स से नमूना निकालने के बाद 30 सेकंड के भीतर पूरी वाइंडिंग करें | नमूने की सतह पर कोई दरार नहीं | कोई दरार नहीं | उत्तीर्ण |
| 7 | कंडक्टर प्रतिरोध | डीसी प्रतिरोध मीटर के साथ एक-मीटर कोर कंडक्टर के प्रतिरोध को मापें | 20℃ पर, 8AWG का प्रतिरोध ≤ 2.23Ω/किमी | परीक्षण रिकॉर्ड देखें | उत्तीर्ण |
लिंके केबल टेक्नोलॉजी (डोंगगुआन) कंपनी लिमिटेड अनुसंधान एवं विकास पर ध्यान केंद्रित करती है
विशेष रूप से केबल और तार के लिए पेशेवर समाधान प्रदान करें
विभिन्न उद्योग ग्राहक। इसमें शामिल हैं:
ह्यूमनॉइड रोबोट केबल,
एआई पावर केबल/डेटा केबल,
सेमीकंडक्टर केबल/औद्योगिक स्वचालित केबल,
सेंसर केबल,
नई ऊर्जा केबल,
चिकित्सा सौंदर्य तार,
उल तार केबल,
लिंके केबल के पास विविधीकरण का समर्थन करने के लिए विविध उत्पाद विकास क्षमताएं और तकनीकी क्षमताएं हैं
ग्राहक की जरूरतें. हमने निम्नलिखित उत्पाद प्राधिकरण प्राप्त किया है: UL 758, CCC, RoHs, REACH, CE; हम
निम्नलिखित गुणवत्ता प्रबंधन प्रणाली प्राप्त की है: आईएसओ 9001-2015 (सभी उत्पाद); आईएसओ 13485
(चिकित्सा उपकरण और उपकरण),आईएटीएफ 16949 (ऑटो उद्योग)
तार और केबल निर्माता लिंके केबल टेक्नोलॉजी कंपनी लिमिटेड चीन में एक अग्रणी केबल आपूर्तिकर्ता है। पिछले 10 वर्षों से अधिक समय में,
लिंके केबल तार और केबल के अनुसंधान एवं विकास, उत्पादन और विपणन पर ध्यान केंद्रित कर रहा है। लिंके विभिन्न केबल और कस्टम प्रदान करते हैं
दुनिया भर के लिए केबल समाधान। हम ईवी चार्जिंग केबल, मेडिकल केबल, सिलिकॉन केबल, स्प्रिंग केबल में विशिष्ट हैं।
ब्रेडेड केबल, टॉवलोब केबल, यूएल वायर, ऑटोमोटिव केबल, आदि।
लिंके केबल में, हमारा मानना है कि बाजार में बेहतर केबल लाने का एक बेहतर तरीका है। हम इंजीनियर-टू-इंजीनियर दृष्टिकोण का उपयोग करते हैं
ग्राहकों के लिए बेहतर केबल विकसित करना और किसी के जीवन की गुणवत्ता में सुधार करना।
