उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो

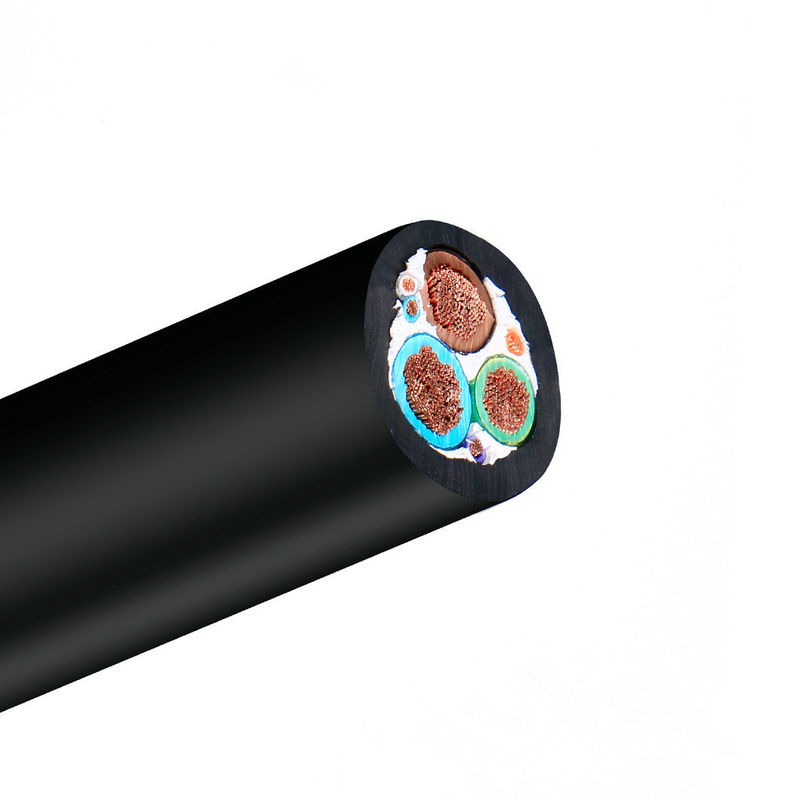

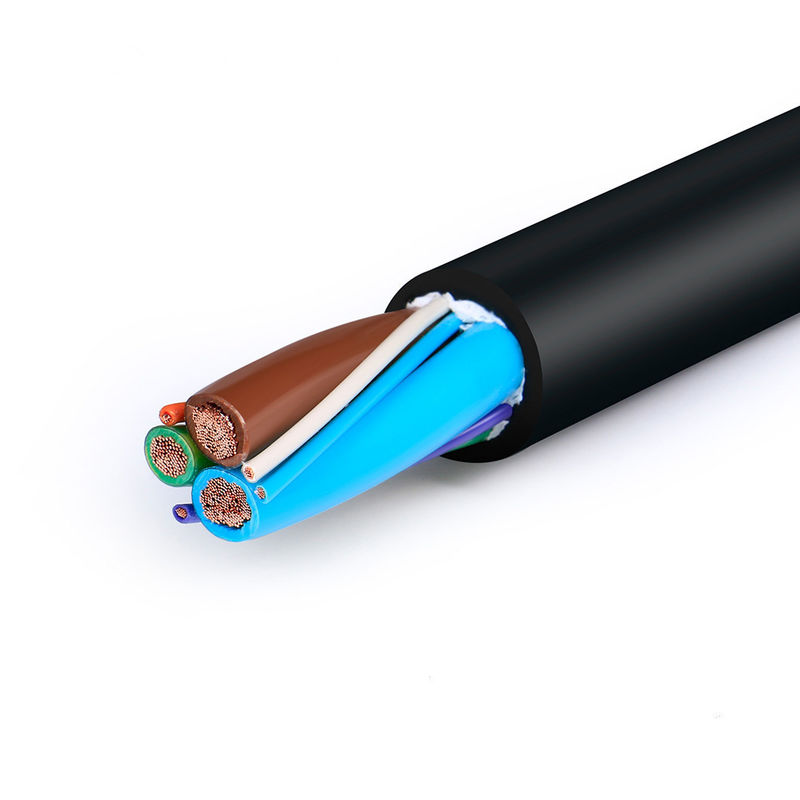

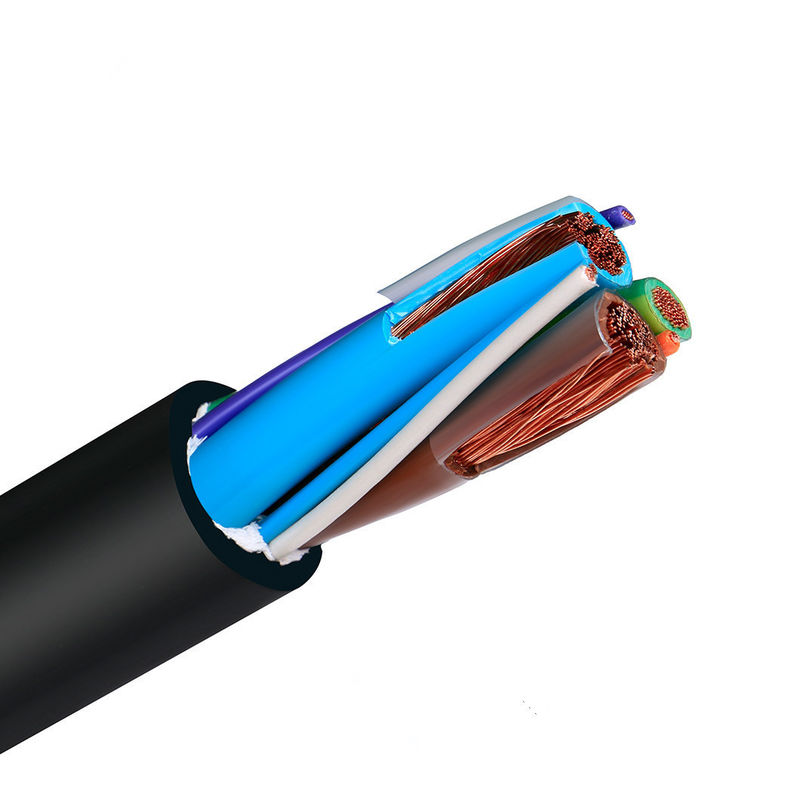

यूएल मानक एकल-चरण 32A इलेक्ट्रिक वाहन चार्जिंग केबल 3*10AWG+1*18AWG
ईवी चार्जिंग केबल एक लचीला केबल है जो इलेक्ट्रिक वाहनों को चार्जिंग स्टेशनों या पावर सॉकेट से जोड़ता है। उत्कृष्ट चालकता के लिए उच्च गुणवत्ता वाले ऑक्सीजन मुक्त तांबे के कंडक्टरों की विशेषता है,टीपीई इन्सुलेशन सामग्री जो नरम और टिकाऊ दोनों है, और मौसम प्रतिरोधी, उच्च / निम्न तापमान सहिष्णुता, और घर्षण प्रतिरोध के साथ एक उच्च प्रदर्शन TPE शीट। केबल उत्कृष्ट लचीलापन, लोच, उच्च झुकने की क्षमता प्रदान करता है,और कठोरता के बिना कम तापमान में प्रदर्शन बनाए रखता है.
| घटक | विनिर्देश |
|---|---|
| कंडक्टर | सामग्री: नंगी तांबा नामित तापमानः -40°C से 105°C नामित वोल्टेजः 300V; 600V या 1000V |
| इन्सुलेशन | सामग्री: टीपीई या पीवीसी रंगः काला, सफेद, हरा/पीला लौ परीक्षणः UL 2556 के अनुसार VW-1 परीक्षण विधि न्यूनतम झुकने का त्रिज्याः ≥5*OD डायलेक्ट्रिक वोल्टेजः 1.5kVac/1min प्रति UL 2556 ठंडे झुकनेः -40°C/4h प्रति UL 2556 कोई दरार नहीं थर्मल शॉकः 150°C/1h प्रति UL 2556 कोई दरार नहीं |
| भरना | सामग्रीः पीपी तार तेल प्रतिरोधः IRM902, 60°C/168h तन्यता लम्बाई ≥ 70% अपरिपक्व मूल्य |
| टेप | सामग्रीः गैर बुना कपड़ा संपीड़न शक्तिः S≤12AWG 4.45kN, 12AWG |
| शीट | सामग्री: टीपीई या पीवीसी रंगः काला या नारंगी मौसम प्रतिरोधः 720 घंटे के ज़ेनॉन आर्क लैंप परीक्षण, कोई दरारें नहीं पर्यावरण अनुपालन: RoHS 2.0 और REACH |
| ब्रांड | बाएं | क्रॉस सेक्शन (मिमी2) | 0.01-500 मिमी2 |
| तार गेज (एडब्ल्यूजी) | [जैसे, 24AWG, 28AWG] | कंडक्टर | डिब्बाबंद तांबा/नौका तांबा, ग्राहक की आवश्यकताओं के आधार पर |
| इन्सुलेशन सामग्री | पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य | जैकेट सामग्री | [पीवीसी/पीयू/रबर/ब्रेड/और इसी तरह] |
| प्रमाणपत्र | RoHS/REACH/UL/CE/IP68 आदि | कस्टम लंबाई | [उदाहरण के लिए, 1m, 3ft, 5m ± 5% सहिष्णुता] |
| केबल का प्रकार | [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण// इत्यादि] | ढालना | [संरक्षित/असंरक्षित/ब्रीड शील्ड] |
| प्रतिबाधा | [उदाहरण के लिए, 75Ω (सहअक्षीय केबलों के लिए) ] | मुद्रण/लोगो | [पाठ/लेबल/लोगो, अधिकतम 20 वर्ण] |
| मोड़ त्रिज्या | [उदाहरण के लिए, ≥5× केबल व्यास] | वर्तमान रेटिंग | [उदाहरण के लिए, 5A] |
| वोल्टेज रेटिंग | [उदाहरण के लिए, 30V AC/DC] | कनेक्टर सामग्री | [सोना-चढ़ाव/निकेल-चढ़ाव/मीठा/और इसी तरह के] |
| कनेक्टर | [उदाहरण के लिए, यूएसबी टाइप-सी, 3.5 मिमी जैक, आरजे45] | जैकेट | एक्सएलपीई या पीई या पीवीसी रबर |
| प्रसव का समय | आदेश की पुष्टि के बाद 7-14 दिन | रंग | [काला/सफेद/लाल/कस्टम पैनटोन/और इसी तरह] |
| तापक्रम | माइनस-70°C से 350°C ((-70°C ~ 350°C) | पैकेज | रोल/बॉक्स/प्लेट/कस्टम |
| सहायक सेवाएं | बहु स्तंभ {3}{l}{अनुकूलित केबल, अंत से अंत तक समाधान, जिसमें सटीक काटने, क्रिमिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें,जैसे, तांबा/निकल लेपित) |
स्वतंत्र प्रयोगशाला•पूर्ण परीक्षण उपकरण•पूर्ण गुणवत्ता नियंत्रण
हम उच्च गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त मानकों के अनुसार प्रत्येक उत्पाद का परीक्षण करते हैं।
|
नहीं. |
परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण की आवश्यकता |
परीक्षण डेटा |
परिणाम |
|
1 |
संरचना निरीक्षण |
1तार आकार तालिका के अनुरूप2. न्यूनतम मोटाई ≥ 80% औसत मोटाई |
तार आकार तालिका का अनुपालन |
परीक्षण रिकॉर्ड देखें |
पास |
|
2 |
थर्मल शॉक |
नमूने को निर्दिष्ट आकार की लोहे की छड़ पर घुमाएं, निर्दिष्ट तापमान पर 1 घंटे के लिए एक बुढ़ापे के ओवन में रखें, नमूने को कम से कम 30 मिनट के लिए कमरे के तापमान तक ठंडा करें, फिर नमूने का निरीक्षण करें |
नमूना सतह पर कोई दरारें नहीं |
कोई दरारें नहीं |
पास |
|
3 |
ताप विकृति |
1. नमूना मोटाई को मापें (माप स्थिति को चिह्नित करें) 2. नमूने और परीक्षण उपकरण को 1 घंटे के लिए निर्दिष्ट तापमान पर पूर्व-गर्म करने के लिए बुढ़ापे के ओवन में रखें3.परीक्षण उपकरण के दबाव स्तंभ के नीचे 1 घंटे के लिए नमूना रखें4. उसी स्थान पर नमूना मोटाई को फिर से मापें |
1. नमुना दबाव स्तंभ द्वारा क्रैक नहीं किया जाना चाहिए या कंडक्टर को उजागर करना चाहिए2. मोटाई में कमी ≤ 50% |
परीक्षण रिकॉर्ड देखें |
पास |
|
4 |
एफटी2 |
एक बार 125 मिमी की ऊंचाई पर एक मानक लौ लागू करें |
1. लौ अपनी लंबाई के साथ फैल नहीं सकती2. लौ आस-पास के ज्वलनशील पदार्थों में नहीं फैल सकती |
परीक्षण रिकॉर्ड देखें |
पास |
|
5 |
बुढ़ापा |
1. 200 मिमी लम्बी शीट के पांच सेक्शन लें2. नमूनों को 158°C पर 168 घंटे के लिए बुढ़ापे के ओवन में रखें3. नमूनों को निकालने के बाद, 16 घंटे के लिए कमरे के तापमान 23±5°C पर रखें.फिर टूटने और तन्यता शक्ति पर बढ़ाव का परीक्षण करें |
1. उम्र बढ़ने से पहले लम्बाई ≥ 300%, उम्र बढ़ने के बाद लम्बाई ≥ 80% उम्र बढ़ने से पहले की2. उम्र बढ़ने से पहले तन्यता > 1.41kg/mm2, उम्र बढ़ने के बाद तन्यता ≥ 80% उम्र बढ़ने से पहले की |
परीक्षण रिकॉर्ड देखें |
पास |
|
6 |
कोल्ड बेंड |
नमूने को निर्दिष्ट तापमान पर 4 घंटे के लिए निम्न तापमान वाले बॉक्स में रखें, निर्दिष्ट मोड़ के साथ निर्दिष्ट आकार की लोहे की छड़ी पर हवा का नमूना,कम तापमान बॉक्स से नमूना निकालने के बाद 30 सेकंड के भीतर पूर्ण घुमाव |
नमूना सतह पर कोई दरारें नहीं |
कोई दरारें नहीं |
पास |
|
7 |
कंडक्टर प्रतिरोध |
डीसी प्रतिरोध मीटर के साथ एक मीटर कोर कंडक्टर का प्रतिरोध मापें |
20°C पर, 8AWG का प्रतिरोध ≤ 2.23Ω/किमी |
परीक्षण रिकॉर्ड देखें |
पास |
लिंके केबल टेक्नोलॉजी (डोंगगुआन) कं, लिमिटेड अनुसंधान एवं विकास पर ध्यान केंद्रित करता है और
विशेष रूप से केबल एंड वायर के लिए पेशेवर समाधान प्रदान करें
विभिन्न उद्योगों के ग्राहकों के लिए।इसमें शामिल हैंः
मानवरूपी रोबोट केबल,
एआई पावर केबल/डेटा केबल,
अर्धचालक केबल/औद्योगिक स्वचालित केबल,
सेंसर केबल,
नई ऊर्जा केबल,
चिकित्सा सौंदर्य तार,
यूएल तार केबल,
लिंके केबल के पास विविध उत्पाद विकास क्षमताओं और तकनीकी क्षमताओं का समर्थन करने के लिए विविध उत्पाद विकास क्षमताएं हैं।
हमने निम्नलिखित उत्पाद प्राधिकरण प्राप्त किया हैः यूएल 758,सीसीसी,RoHs,REACH,CE; हम
निम्नलिखित गुणवत्ता प्रबंधन प्रणाली प्राप्त की है:आईएसओ 9001-2015(सभी उत्पाद); आईएसओ 13485
(चिकित्सा उपकरण और उपकरण),आईएटीएफ 16949(मोटर वाहन उद्योग)
हमारे पास 6 इंजीनियर पेशेवरों के साथ एक मजबूत आर एंड डी टीम है, जिनमें से प्रत्येक में तार और केबल प्रौद्योगिकी का 10 से अधिक वर्षों का अनुभव है।हमारे इंजीनियरिंग विभाग सटीक और प्रभावी ग्राहक सहायता सुनिश्चित करने के लिए पेशेवर केबल समाधान प्रदान करता हैगुणवत्ता नियंत्रण विभाग में 10 विशेषज्ञ शामिल हैं जो सामग्री प्राप्त करने से लेकर शिपिंग तक हर कदम की सख्ती से निगरानी करते हैं, उत्पाद की 100% गुणवत्ता की गारंटी देते हैं।हमारी उत्पादन टीम में 50 से अधिक अनुभवी विनिर्माण पेशेवर शामिल हैं.
हम एक पेशेवर निर्माता हैं. हम शुरू से अंत तक आपके आदेश का प्रबंधन करते हैं. हमें यात्रा करने के लिए आपका स्वागत है - हम शेन्ज़ेन में पिकअप सेवा प्रदान करते हैं.
नमूने निःशुल्क उपलब्ध कराए जाते हैं। नए ग्राहक कूरियर लागत के लिए जिम्मेदार हैं।
आमतौर पर 100 मीटर. हालांकि, केबल के वजन के कारण, हम माल ढुलाई लागत को कम करने के लिए उपयुक्त मात्रा में आदेश की सलाह देते हैं. समुद्री परिवहन सबसे किफायती विकल्प है.
आदेश मात्रा के आधार पर छूट उपलब्ध है। हम माल ढुलाई की लागत भी कवर कर सकते हैं। विवरण के लिए कृपया हमसे संपर्क करें।
हां, हम आपके ब्रांड को बढ़ावा देने के लिए आपकी कंपनी का नाम और कस्टम गुणवत्ता कार्ड मुद्रित करने सहित OEM सेवाएं प्रदान करते हैं।
