उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो
वीडियो
वीडियो
वीडियो

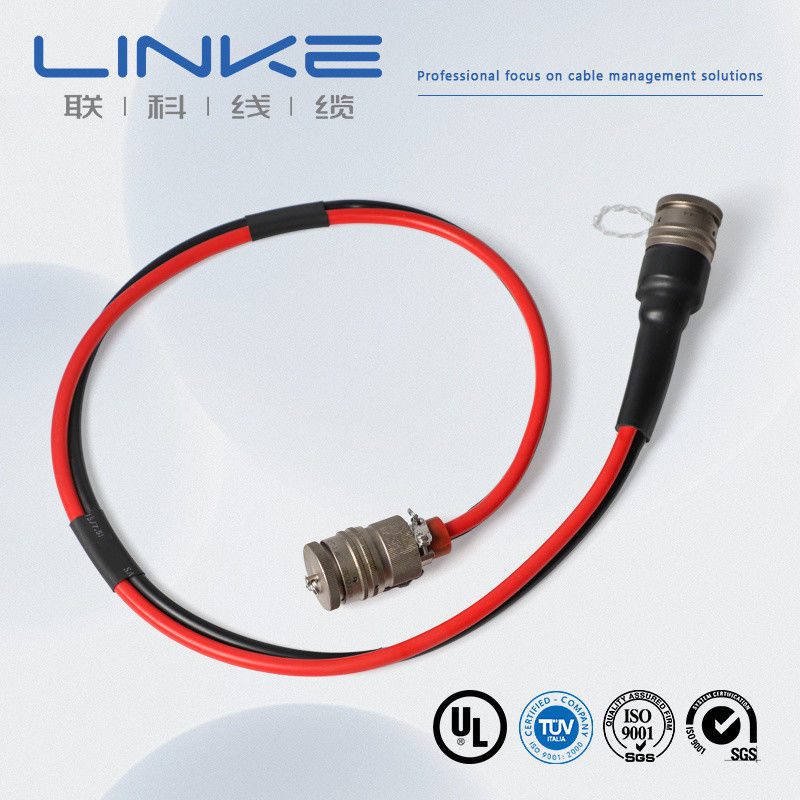

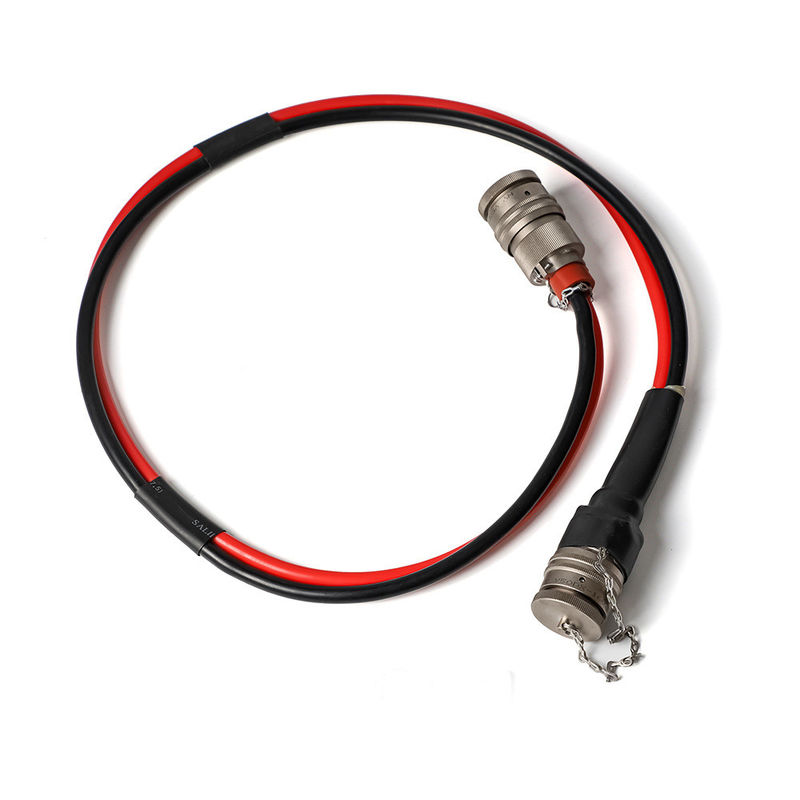

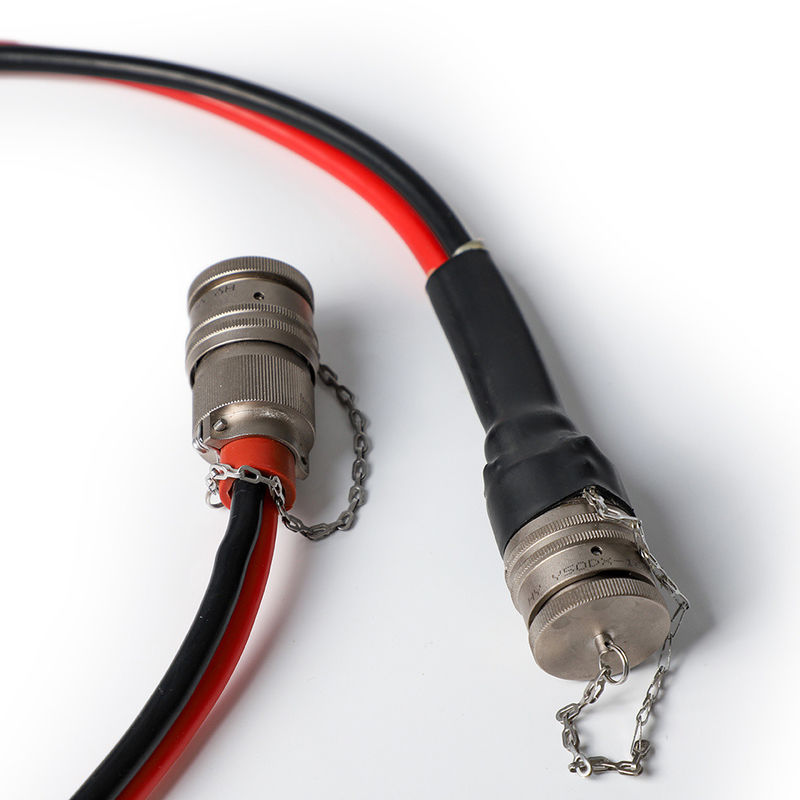

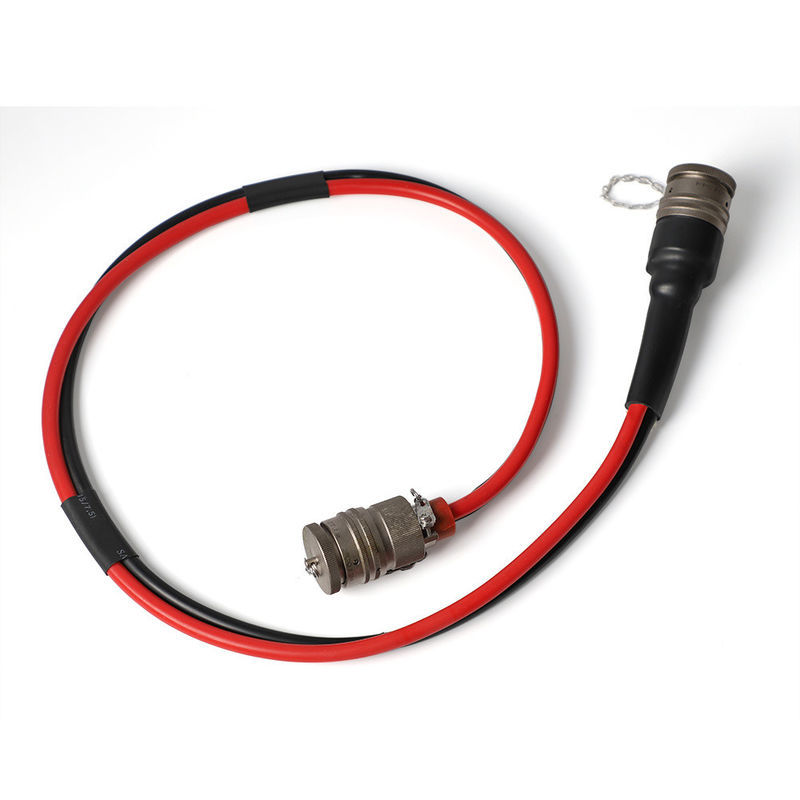

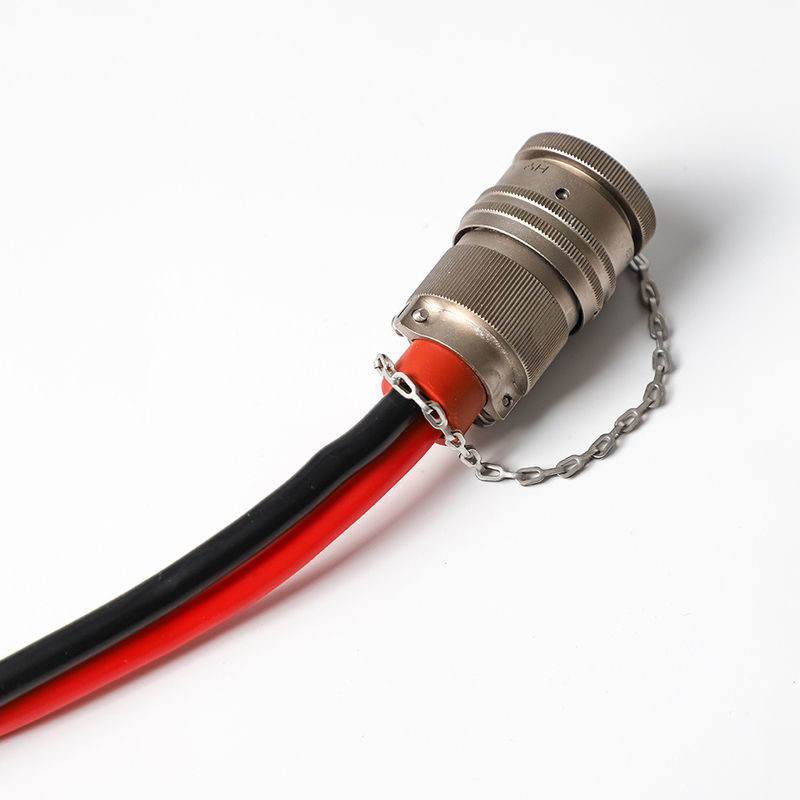

इलेक्ट्रिक वाहन चार्जिंग अनुप्रयोगों में विश्वसनीय बिजली ट्रांसमिशन के लिए डिज़ाइन किया गया उच्च-प्रदर्शन ईवी चार्जिंग केबल असेंबली।
| विनिर्देश | केबल का नाम | ईवी केबल |
|---|---|---|
| केबल विनिर्देश | 2C*80mm²+1C*25mm²+1C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) | |
| आरओएचएस अनुपालन | हाँ | |
| वस्तु | सामग्री | आकार | ओ.डी.(संदर्भ) |
|---|---|---|---|
| ए: 2C*80mm² | नंगे तांबे के तार | 2580/0.20 ±0.008mm | 12.40±0.25mm |
| बी: 1C*25mm² | नंगे तांबे के तार | 798/0.20 ±0.008mm | 7.00±0.20mm |
| सी: 1C*4mm² | नंगे तांबे के तार | 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar | 2.70±0.15mm |
| डी: (3C*0.75mm²)(P2) | नंगे तांबे के तार | 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar | 1.40±0.10mm |
| ई: (7C*0.75mm²) | नंगे तांबे के तार | 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar | 1.40±0.10mm |
| सामग्री | न्यूनतम औसत मोटाई | किसी भी बिंदु पर न्यूनतम मोटाई | ओ.डी. |
|---|---|---|---|
| थर्मोप्लास्टिक (EF2585,85±3A) | 1.60mm | 1.34mm | 15.60±0.40mm |
| पैरामीटर | मान |
|---|---|
| रेटेड वोल्टेज | डीसी 1000V |
| रेटेड तापमान | जैकेट -40~90ºC, इन्सुलेशन -40~125ºC |
| अधिकतम कंडक्टर प्रतिरोध (20ºC) | ए:0.242Ω/किमी बी:0.78Ω/किमी सी:4.95Ω/किमी डी&ई:26Ω/किमी |
| इन्सुलेशन वोल्टेज सहनशक्ति | एसी 2.5kV/5मिनट, लीकेज करंट ≤5mA |
| पूर्ण केबल वोल्टेज सहनशक्ति | एसी 3.5kV/15मिनट, लीकेज करंट ≤5mA |
| न्यूनतम इन्सुलेशन प्रतिरोध (20ºC) | 500MΩ.किमी |
| गुण | मान |
|---|---|
| तन्य शक्ति | ≥20MPa |
| दीर्घीकरण | ≥300% |
| न्यूनतम मोड़ त्रिज्या | 6*ओडी |
| घर्षण प्रतिरोध | ≥2000 बार |
| ब्रांड | लिंके | क्रॉस सेक्शन (mm²) | 0.01-500mm² |
| वायर गेज (एडब्ल्यूजी) | [जैसे, 24एडब्ल्यूजी, 28एडब्ल्यूजी] | कंडक्टर | टिन किया हुआ तांबा / नंगा तांबा, ग्राहक की आवश्यकताओं के आधार पर |
| इन्सुलेशन सामग्री | पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य | जैकेट सामग्री | [पीवीसी/पु/रबर/ब्रेड/आदि] |
| प्रमाणन | आरओएचएस/रीच/यूएल/सीई/आईपी68/आदि | कस्टम लंबाई | [जैसे, 1मी, 3फीट, 5मी ±5% सहनशीलता] |
| केबल प्रकार | [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण//आदि] | शील्डिंग | [शील्डेड/अनशील्डेड/ब्रेड शील्ड] |
| प्रतिबाधा | [जैसे, 75Ω (कोएक्सियल केबल के लिए)] | प्रिंटिंग/लोगो | [टेक्स्ट/लेबल/लोगो, अधिकतम 20 अक्षर] |
| मोड़ त्रिज्या | [जैसे, ≥5* केबल व्यास] | वर्तमान रेटिंग | [जैसे, 5ए] |
| वोल्टेज रेटिंग | [जैसे, 30वी एसी/डीसी] | कनेक्टर सामग्री | [गोल्ड-प्लेटेड/निकेल-प्लेटेड/पीतल/आदि] |
| कनेक्टर | [जैसे, यूएसबी टाइप-सी, 3.5मिमी जैक, आरजे45] | जैकेट | एक्सएलपीई या पीई या पीवीसी रबर |
| डिलीवरी का समय | ऑर्डर की पुष्टि के बाद 7-14 दिन | रंग | [काला/सफेद/लाल/कस्टम पैंटोन/आदि] |
| तापमान | माइनस-70℃ से 350℃ (-70℃ ~ 350℃) | पैकेज | रोल/बॉक्स/प्लेट/कस्टम |
| सहायक सेवाएँ | कस्टम केबल, एंड-टू-एंड समाधान, जिसमें सटीक कटिंग, क्रिम्पिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें, जैसे, तांबा/निकेल प्लेटेड) | ||
हम एक पेशेवर निर्माता हैं। हम आपके ऑर्डर को शुरू से अंत तक नियंत्रित कर सकते हैं। हमसे मिलने के लिए आपका स्वागत है। हम आपको शेन्ज़ेन में उठाएंगे।
नमूने आपके लिए मुफ्त हैं। नए ग्राहकों से कूरियर लागत का भुगतान करने की उम्मीद की जाती है।
आम तौर पर 100 मीटर। हालांकि, केबल बहुत भारी है। उच्च माल ढुलाई से बचने के लिए आपको एक उपयुक्त मात्रा का ऑर्डर देना चाहिए। समुद्री परिवहन सबसे अच्छा विकल्प है।
यह आपकी मात्रा पर निर्भर करता है। हम छूट दे सकते हैं और माल ढुलाई का भुगतान कर सकते हैं। कृपया हमसे संपर्क करें।
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं और आपकी कंपनी को बढ़ावा देने के लिए गुणवत्ता कार्ड को अनुकूलित भी कर सकते हैं।
