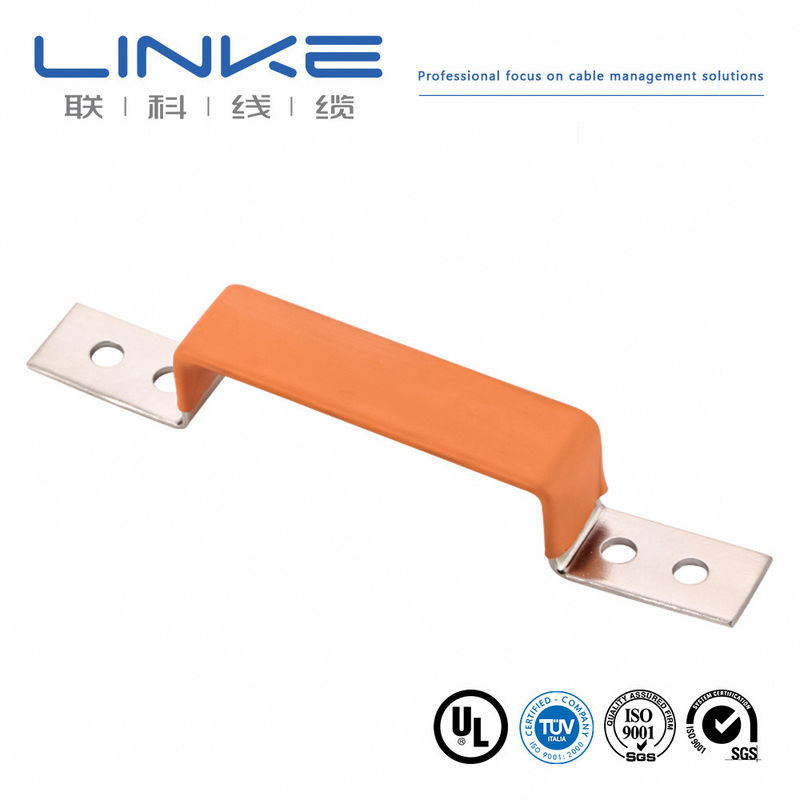

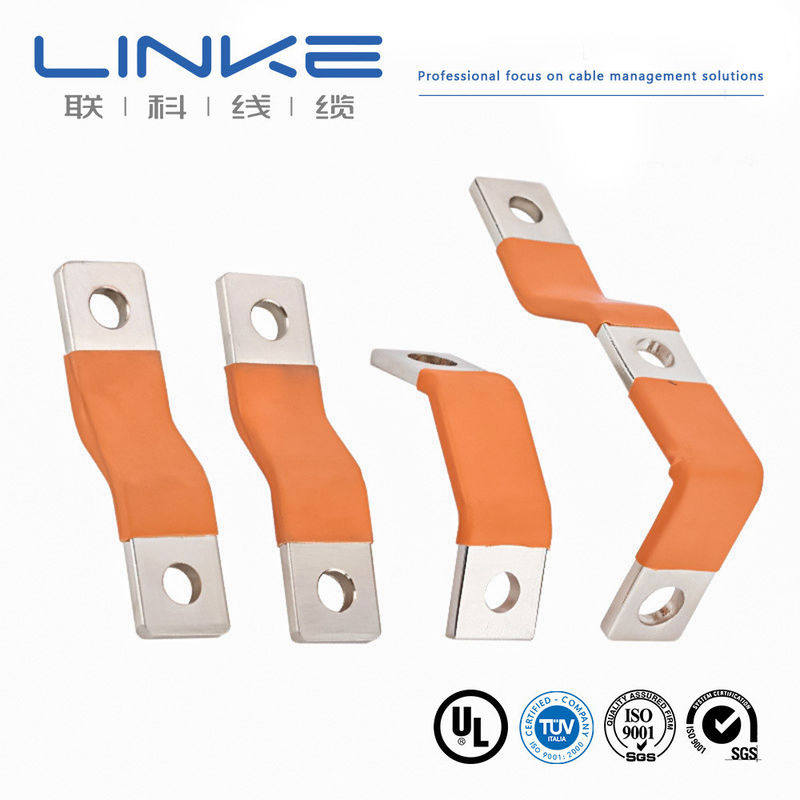

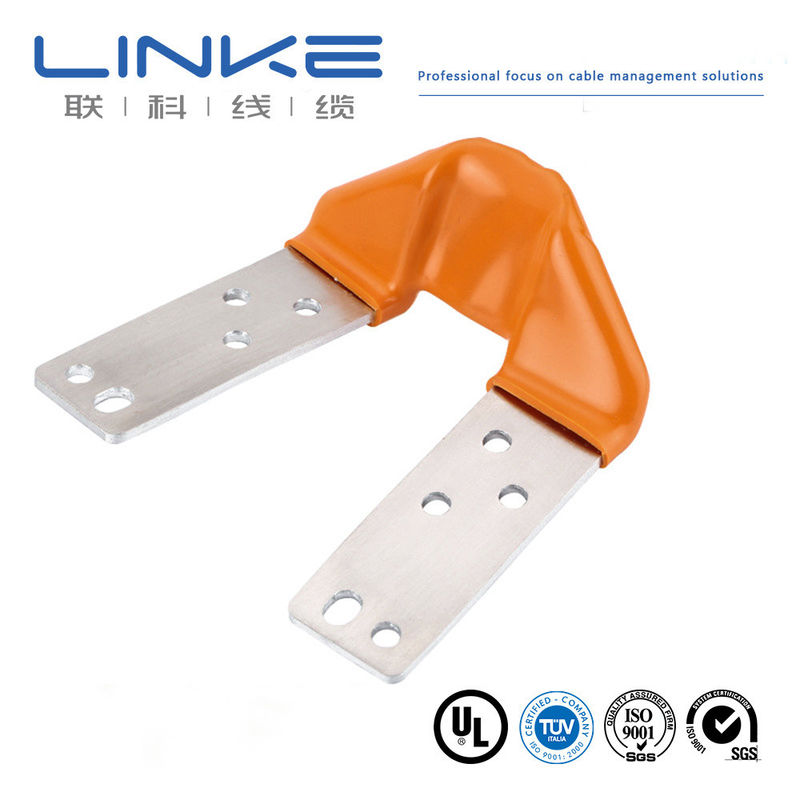

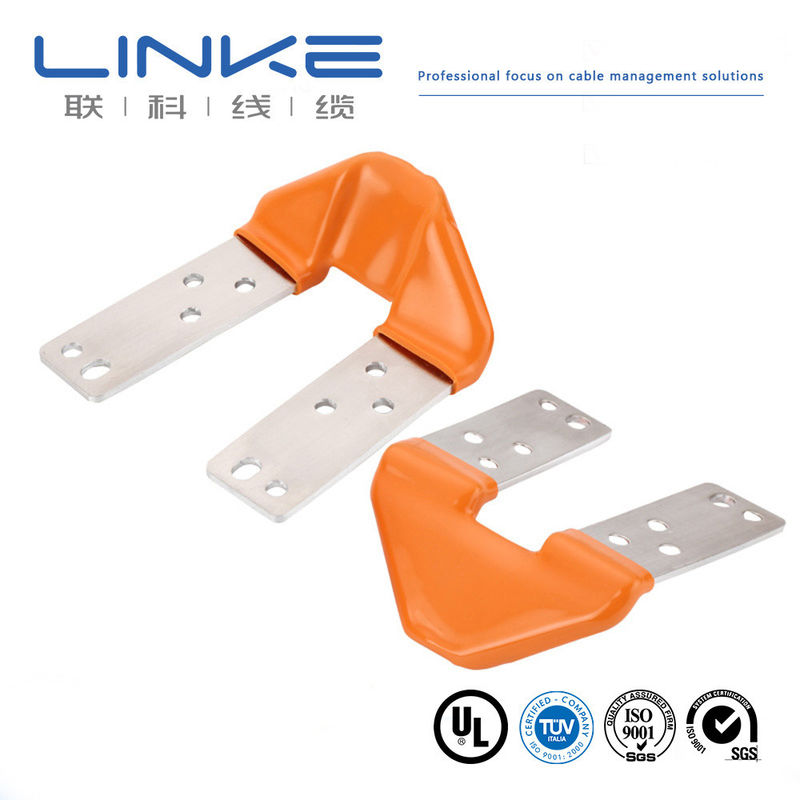

इन्सुलेटेड कस्टम फ्लेक्सिबल बस बार - बैटरी अनुप्रयोगों के लिए फ्लैट कॉपर बसबार

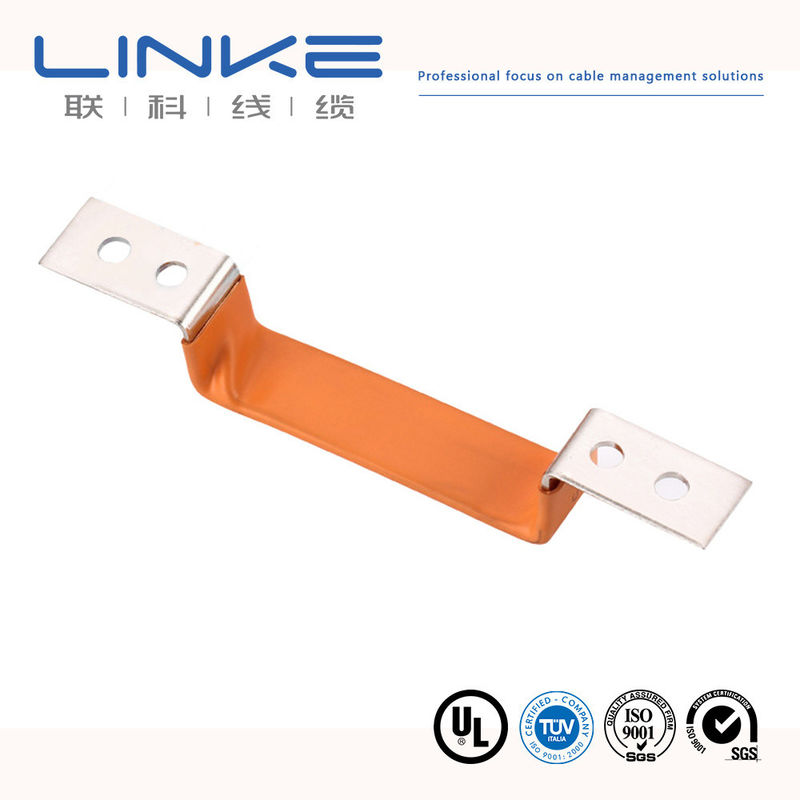

फ्लेक्सिबल बसबार को कॉपर फॉयल के पुर्जों को एक साथ ब्रेज़ करके निर्मित किया जाता है, जिसमें 99.9% शुद्ध कॉपर सामग्री का उपयोग किया जाता है। यह निर्माण न्यूनतम अशुद्धियों के साथ उत्कृष्ट चालकता प्रदान करता है, जबकि लेमिनेटेड कॉपर बसबार बढ़ी हुई करंट ले जाने वाली सतह क्षेत्र प्रदान करते हैं।
कॉपर फॉयल विनिर्देश
मोटाई सीमा: 0.05 मिमी से 0.3 मिमी। संपर्क सतहों को उपयोगकर्ता की आवश्यकताओं के अनुसार टिन या चांदी से लेपित किया जा सकता है। करंट क्षमता की गणना 1 वर्ग बुनाई बेल्ट के आधार पर 4A के प्रभावी लोड करंट के साथ की जाती है। विभिन्न अनुभागीय क्षेत्रों वाले कॉपर कंडक्टरों में भिन्न पैरामीटर होते हैं। बड़े क्षेत्रों को मल्टी-लेयर या सेट के रूप में कॉन्फ़िगर किया जा सकता है।
सामग्री मानक
| मानक | विनिर्देश |
|---|
| जीबी | टी2 कॉपर न्यूनतम 99.9% के साथ |
| डीआईएन | ई-सीयू58 (संख्या: 2.0065) |
| ईएन | सीयू-ईटीपी (संख्या: सी.डब्ल्यू.004ए) |
| आईएसओ | सीयू-ईटीपी |
| यूएनएस | सी11000 |
| जेआईएस | सी1100 |
| बीएस | सी101 |
| अन्य | अनुरोध पर कस्टम सामग्री उपलब्ध है |
तकनीकी विनिर्देश
- प्रतिरोध: 0.00001Ω
- चालकता: 57%
- कॉपर फॉयल सिंगल लेयर मोटाई: 0.1/0.2/0.3/0.5/1.0 मिमी (बस बार संरचना के आधार पर उपयुक्त मोटाई की सलाह दी जाती है)
- इन्सुलेशन सामग्री: पीवीसी डिपिंग कोटिंग उत्कृष्ट प्रदर्शन के साथ, विशेष आकार के बस बार के लिए उपयुक्त, बार-बार झुकने के दौरान टूटने के प्रतिरोधी
- इन्सुलेशन प्रदर्शन: पीई और पीवीसी दोनों अच्छा प्रदर्शन करते हैं, जिसमें पीवीसी डिपिंग पीई हीट श्रिंक ट्यूब से बेहतर है
- ज्वाला मंदक/अग्नि प्रतिरोध: यूएल94-वी-0 या आपकी आवश्यकताओं के अनुसार अनुकूलित
- सतह चढ़ाना: निकल, टिन, या चांदी चढ़ाना विकल्प उपलब्ध हैं
- चढ़ाना मोटाई: सामान्यतः 3um से 12um या अनुकूलित
- नमक स्प्रे परीक्षण: निकल तटस्थ वातावरण में 240 घंटे तक टिका रहता है (चांदी और टिन का प्रतिरोध कम होता है)
- झुकने का परीक्षण: 15 रेडियन कोण पर 10,000 बार झुकने का सामना करता है बिना टूटे या फ्रैक्चर के
- संचालन तापमान: -45°C से +150°C
- कॉपर फॉयल तन्यता ताकत: ≥500N
लीकेज परीक्षण प्रदर्शन
पीवीसी डिपिंग स्लीव्स परीक्षण परिणाम:
- 3500VDC 30s के लिए 1.5 मिमी मोटाई पर: लीकेज 0.025 एमए
- 5000 वीएसी 30s से 60s के लिए 1.8 मिमी से 2.0 मिमी मोटाई पर: लीकेज 0.065 एमए
हम आपकी विशिष्ट कार्यशील वोल्टेज आवश्यकताओं के आधार पर अनुकूलित समाधान प्रदान करते हैं।
तापमान वृद्धि परीक्षण
परीक्षण फ्लेक्सिबल बसबार के क्रॉस-सेक्शनल क्षेत्र के आधार पर भिन्न होता है। हम अनुरोध पर डिलीवरी से पहले पूर्ण तापमान वृद्धि परीक्षण रिपोर्ट प्रदान करते हैं।
ऑर्डरिंग जानकारी
- कोटेशन समय: आपकी पूछताछ प्राप्त होने के 1-3 कार्य दिवसों के भीतर
- नमूना/परीक्षण आदेश वितरण: बस बार संरचना और निर्माण प्रक्रिया के आधार पर 5-15 कार्य दिवस
गुणवत्ता और पर्यावरण प्रमाणन
- गुणवत्ता प्रबंधन: ऑटो उद्योग आईएटीएफ 16949
- पर्यावरण के अनुकूल: आरओएचएस, रीच अनुपालन
कंडक्टर विकल्प
कंडक्टर: फ्लेक्सिबल बेयर एनील्ड कॉपर वायर
इन्सुलेशन: कॉपर
जैकेट रंग: काला, नारंगी, लाल, पीला, नीला (सिंगल और डबल इंसुलेटेड)
एसक्यू एमएम आकार (यूरोपीय शैली): अनुकूलन योग्य
एडब्ल्यूजी आकार (उत्तरी अमेरिकी शैली): अनुकूलन योग्य
तापमान सीमा: अनुकूलन योग्य
सिलिकॉन इंसुलेटेड विकल्प
कंडक्टर: फ्लेक्सिबल बेयर एनील्ड कॉपर वायर
इन्सुलेशन: सिलिकॉन
जैकेट रंग: काला, नारंगी, लाल, पीला, नीला (सिंगल और डबल इंसुलेटेड)
एसक्यू एमएम आकार: 4 वर्ग मिमी से 240 वर्ग मिमी
एडब्ल्यूजी आकार: 0एडब्ल्यूजी-10एडब्ल्यूजी
तापमान सीमा: -60°C से 200°C
निर्माता प्रोफ़ाइल
लिंके केबल टेक्नोलॉजी कं, लिमिटेड एक अग्रणी चीनी केबल निर्माता है जिसके पास तार और केबल उत्पादों के आर एंड डी, उत्पादन और विपणन में 10 से अधिक वर्षों का अनुभव है। हम दुनिया भर में कस्टम केबल समाधान प्रदान करने में विशेषज्ञ हैं, जिसमें ईवी चार्जिंग केबल, मेडिकल केबल, सिलिकॉन केबल, स्प्रिंग केबल, ब्रेडेड केबल, टोलोब केबल, यूएल तार और ऑटोमोटिव केबल शामिल हैं।
हमारा इंजीनियरिंग-केंद्रित दृष्टिकोण सुनिश्चित करता है कि हम बेहतर केबल विकसित करें जो हमारे ग्राहकों के लिए गुणवत्ता और प्रदर्शन को बढ़ाते हैं।
प्रमाणन
यूएल1007, यूएल1185, यूएल1672, यूएल10070, यूएल10483, यूएल1015, यूएल1569, यूएल10012, यूएल10269 (सिंगल कंडक्टर, थर्मोप्लास्टिक इंसुलेशन)
यूएल2095, यूएल2129, यूएल2468, यूएल2586, यूएल2725, यूएल20233, यूएल20280, यूएल20963, यूएल2103, यूएल2463, यूएल2517, यूएल2587, यूएल2835, यूएल20276, यूएल20549, यूएल21198, 2104, यूएल2464, यूएल2576, यूएल2661, यूएल2919, यूएल20279, यूएल20886, यूएल21664
आईएसओ9001 और आईएसओ13485, टीएस16949
सीएनआर- उपकरण वायरिंग सामग्री
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?
हम एक पेशेवर निर्माता हैं जो शुरू से अंत तक आपके ऑर्डर को नियंत्रित करता है। हम शेन्ज़ेन में यात्राओं का स्वागत करते हैं और पिकअप सेवा प्रदान करते हैं।
मैं अपनी गुणवत्ता का परीक्षण करने के लिए नमूना कैसे प्राप्त कर सकता हूं?
ग्राहकों के लिए नमूने मुफ्त हैं। नए ग्राहकों से कूरियर लागत का भुगतान करने की उम्मीद की जाती है।
आपका न्यूनतम आदेश मात्रा क्या है?
सामान्यतः 100 मीटर। हालांकि, केबल के वजन के कारण, हम उच्च माल ढुलाई लागत से बचने के लिए उपयुक्त मात्रा में ऑर्डर करने की सलाह देते हैं। समुद्री परिवहन सबसे किफायती विकल्प है।
क्या मुझे छूट मिल सकती है?
छूट आदेश मात्रा पर निर्भर करती है। हम बड़े ऑर्डर के लिए छूट प्रदान कर सकते हैं और माल ढुलाई लागत को कवर कर सकते हैं। कृपया विवरण के लिए हमसे संपर्क करें।
क्या आपकी कंपनी ओईएम उत्पादन स्वीकार करती है?
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं और आपके ब्रांड को बढ़ावा देने के लिए गुणवत्ता कार्ड भी अनुकूलित कर सकते हैं।
