IEC 62196-2 और SAE J1772 के साथ EV लचीला केबल

IEC 62196-2 और SAE J1772 के साथ EV लचीला केबल

1500V बैटरी वायरिंग हार्नेस

सिलिकॉन जैकेट बैटरी वायरिंग हार्नेस

यूएल प्रमाणन बैटरी वायरिंग हार्नेस

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

ब्रांड नाम:

Linke

प्रमाणन:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

हमसे संपर्क करें
उद्धरण मांगें
उत्पाद का विवरण
रेटेड वोल्टेज:
300-600V
कंडक्टर सामग्री:
नंगे तांबे फंसे
इन्सुलेशन सामग्री:
थर्माप्लास्टिक (EF2585,85) 3 ए)
भुगतान की शर्तें:
टीपीयू
अधिकतम कंडक्टर प्रतिरोध:
A: 0.242ω/KM B: 0.78 k/किमी C: 4.95Ω/किमी D & E: 26।/किमी
न्यूनतम इन्सुलेशन प्रतिरोध:
500m and.km
प्रमुखता देना:

1500V बैटरी वायरिंग हार्नेस

,

सिलिकॉन जैकेट बैटरी वायरिंग हार्नेस

,

यूएल प्रमाणन बैटरी वायरिंग हार्नेस

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1000 मीटर
मूल्य
बातचीत योग्य
पैकेजिंग विवरण
आवश्यकता के अनुसार
प्रसव के समय
7 से 15 दिन
भुगतान शर्तें
30% अग्रिम जमा करें और 70% अंतिम भुगतान प्राप्त करने के बाद भेजें
आपूर्ति की क्षमता
50000 मी/दिन
उत्पाद का वर्णन
उत्पाद विनिर्देश
केबल का नाम ई.वी. केबल
केबल विनिर्देश 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) रोएचएस कंप्लायंट
विस्तृत निर्माण
वस्तु कंडक्टर सामग्री आकार ओ.डी.(संदर्भ)
ए : 2C×80mm2 नंगी तांबे की लट 2580/0.20 ±0.008mm 12.40±0.25mm
बी : 1C×25mm2 नंगी तांबे की लट 798/0.20 ±0.008mm 7.00±0.20mm
सी : 1C×4mm2 नंगी तांबे की लट 224/0.15±0.008mm +10/1#टिनसेल+1000D केवलर 2.70±0.15mm
इन्सुलेशन विवरण
सामग्री न्यूनतम औसत मोटाई किसी भी बिंदु पर न्यूनतम मोटाई ओ.डी.
थर्मोप्लास्टिक (ईएफ2585,85±3ए) 1.60mm 1.34mm 15.60±0.40mm
विद्युत विशेषताएँ
गुण मान
रेटेड वोल्टेज डीसी 1000V
रेटेड तापमान जैकेट -40~90ºसी, इन्सुलेशन -40~125ºसी
अधिकतम कंडक्टर प्रतिरोध (20ºसी) ए:0.242Ω/किमी बी:0.78Ω/किमी सी:4.95Ω/किमी डी&ई:26Ω/किमी

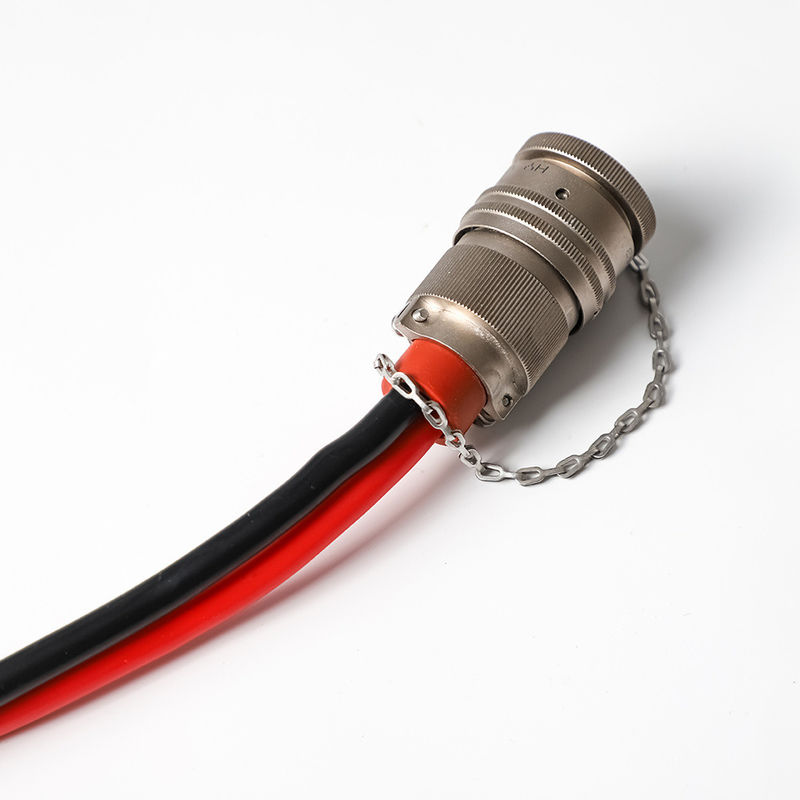

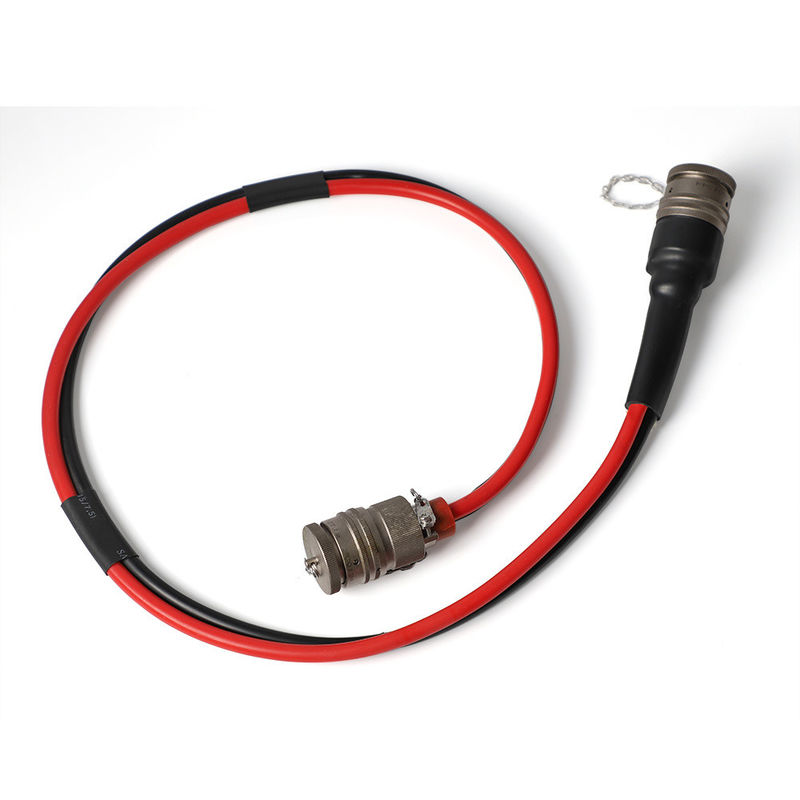

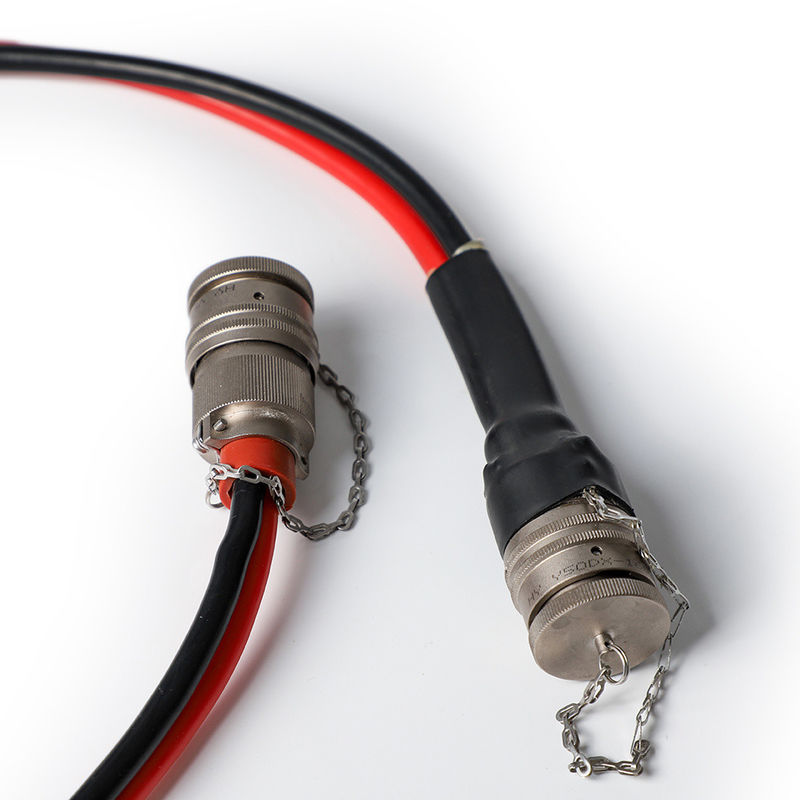

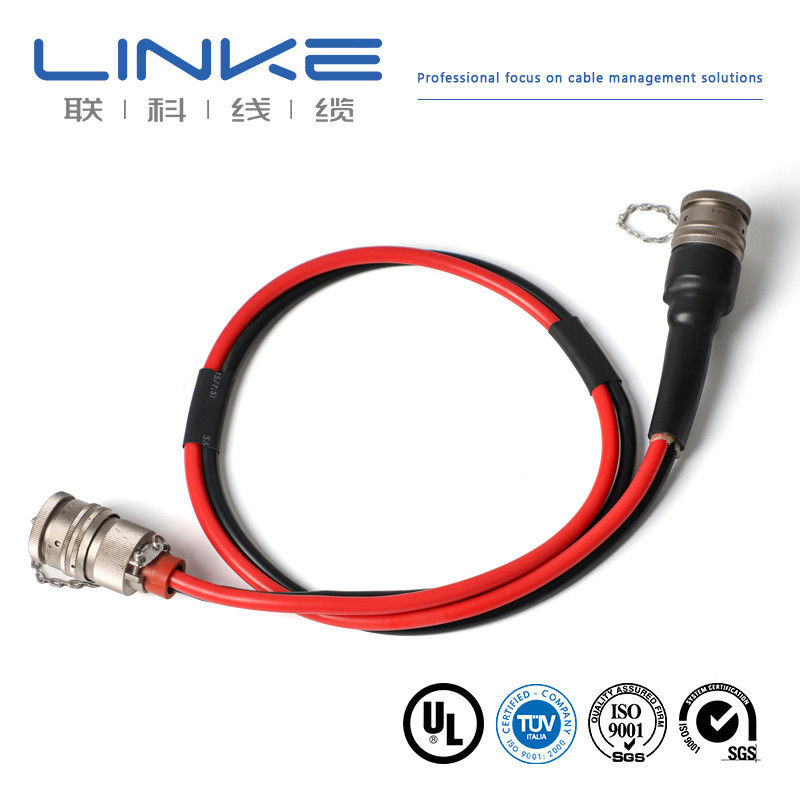

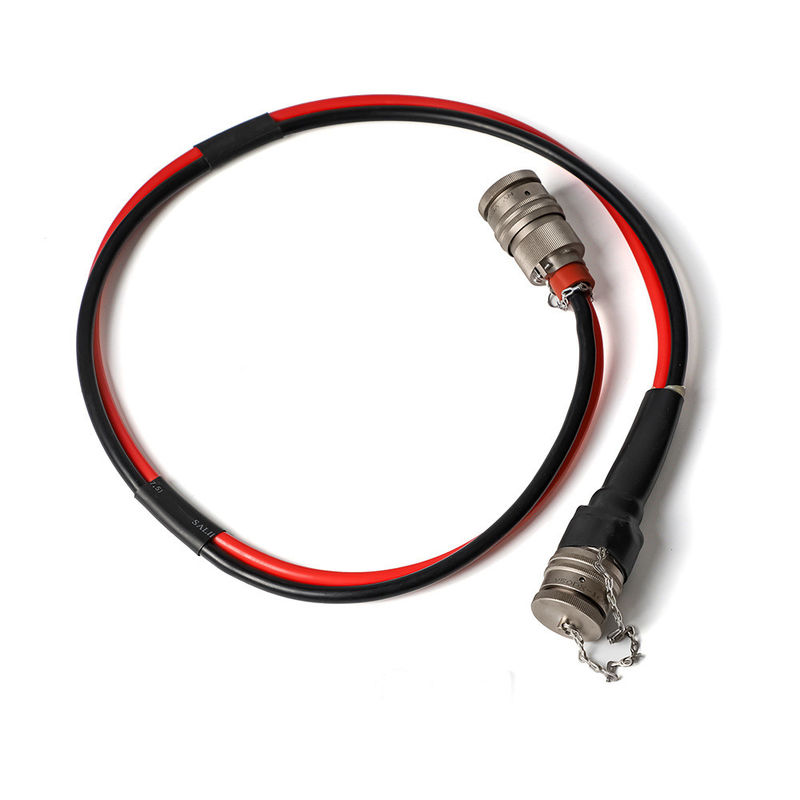

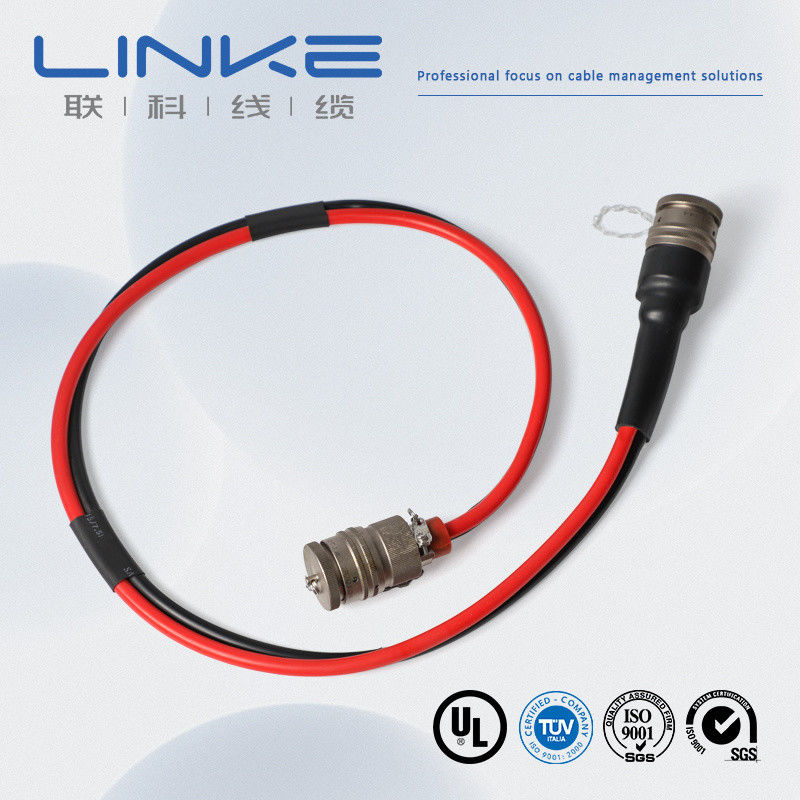

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
IEC 62196-2 और SAE J1772 के साथ EV लचीला केबल
ब्रांड लिंके क्रॉस सेक्शन (mm²) 0.01-500mm²
वायर गेज (एडब्ल्यूजी) [जैसे, 24एडब्ल्यूजी, 28एडब्ल्यूजी] कंडक्टर टिनयुक्त तांबा / नंगा तांबा, ग्राहक की आवश्यकताओं के आधार पर
इन्सुलेशन सामग्री पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य जैकेट सामग्री [पीवीसी/पीयू/रबर/ब्रेड/आदि]
प्रमाणन रोएचएस/रीच/यूएल/सीई/आईपी68/आदि कस्टम लंबाई [जैसे, 1मी, 3फीट, 5मी ±5% सहनशीलता]
केबल प्रकार [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण//आदि] शील्डिंग [शील्डेड/अनशील्डेड/ब्रेड शील्ड]
प्रतिबाधा [जैसे, 75Ω (कोएक्सियल केबल के लिए)] प्रिंटिंग/लोगो [टेक्स्ट/लेबल/लोगो, अधिकतम 20 अक्षर]
बेंड रेडियस [जैसे, ≥5× केबल व्यास] वर्तमान रेटिंग [जैसे, 5ए]
वोल्टेज रेटिंग [जैसे, 30वी एसी/डीसी] कनेक्टर सामग्री [गोल्ड-प्लेटेड/निकेल-प्लेटेड/पीतल/आदि]
कनेक्टर [जैसे, यूएसबी टाइप-सी, 3.5मिमी जैक, आरजे45] जैकेट एक्सएलपीई या पीई या पीवीसी रबर
डिलीवरी का समय ऑर्डर की पुष्टि के बाद 7-14 दिन रंग [काला/सफेद/लाल/कस्टम पैंटोन/आदि]
तापमान माइनस-70°सी से 350°सी (-70°सी ~ 350°सी) पैकेज रोल/बॉक्स/प्लेट/कस्टम
सहायक सेवाएँ मल्टीकॉलम {3}{ल}कस्टम केबल, एंड-टू-एंड समाधान, जिसमें सटीक कटिंग, क्रिम्पिंग और लग्स की स्थापना शामिल है (सामग्री निर्दिष्ट करें, जैसे, तांबा/निकेल प्लेटेड)

IEC 62196-2 और SAE J1772 के साथ EV लचीला केबल

स्वतंत्र प्रयोगशाला•पूर्ण परीक्षण उपकरण•पूर्ण गुणवत्ता नियंत्रण

हम बेहतर गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए हर उत्पाद का कड़ाई से परीक्षण करते हैं।



नहीं।

परीक्षण वस्तु

परीक्षण की स्थिति

परीक्षण की आवश्यकता

परीक्षण डेटा

परिणाम

1

संरचना निरीक्षण

1. वायर आकार तालिका का अनुपालन करें 2. न्यूनतम मोटाई ≥ औसत मोटाई का 80%

वायर आकार तालिका का अनुपालन करें

परीक्षण रिकॉर्ड देखें

पास

2

थर्मल शॉक

नमूने को निर्दिष्ट आकार की लोहे की छड़ पर लपेटें, इसे निर्दिष्ट तापमान पर एक एजिंग ओवन में 1 घंटे के लिए रखें, नमूने को कम से कम 30 मिनट के लिए कमरे के तापमान पर ठंडा करें, फिर नमूने का निरीक्षण करें

नमूने की सतह पर कोई दरार नहीं

कोई दरार नहीं

पास

3

गर्मी विरूपण

1. नमूने की मोटाई मापें (माप की स्थिति को चिह्नित करें) 2. नमूने और परीक्षण फिक्स्चर को निर्दिष्ट तापमान पर 1 घंटे के लिए एजिंग ओवन में प्रीहीट करें 3. नमूने को 1 घंटे के लिए परीक्षण फिक्स्चर के दबाव कॉलम के नीचे रखें 4. उसी स्थिति में नमूने की मोटाई फिर से मापें

1. नमूना दबाव कॉलम से फटा नहीं होना चाहिए या कंडक्टर को उजागर नहीं करना चाहिए 2. मोटाई में कमी ≤ 50%

परीक्षण रिकॉर्ड देखें

पास

4

एफटी2

मानक लौ को 125 मिमी की ऊंचाई पर एक बार लागू करें

1. लौ को इसकी लंबाई के साथ फैलना नहीं चाहिए 2. लौ को आस-पास की ज्वलनशील सामग्री में नहीं फैलना चाहिए

परीक्षण रिकॉर्ड देखें

पास

5

एजिंग

1. 200 मिमी लंबी शीथ के पांच खंड लें 2. नमूनों को 168 घंटे के लिए 158°सी पर एजिंग ओवन में रखें 3. नमूने निकालने के बाद, उन्हें कमरे के तापमान 23±5°सी पर 16 घंटे के लिए रखें, फिर टूटने पर बढ़ाव और तन्यता ताकत का परीक्षण करें

1. एजिंग से पहले बढ़ाव ≥ 300%, एजिंग के बाद बढ़ाव एजिंग से पहले के ≥ 80% 2. एजिंग से पहले तन्यता ताकत > 1.41 किग्रा/मिमी², एजिंग के बाद तन्यता ताकत एजिंग से पहले के ≥ 80%

परीक्षण रिकॉर्ड देखें

पास

6

कोल्ड बेंड

नमूने को निर्दिष्ट तापमान पर 4 घंटे के लिए कम तापमान वाले बॉक्स में स्टोर करें, नमूने को निर्दिष्ट मोड़ों के साथ निर्दिष्ट आकार की लोहे की छड़ पर लपेटें, कम तापमान वाले बॉक्स से नमूना निकालने के 30 सेकंड के भीतर वाइंडिंग पूरी करें

नमूने की सतह पर कोई दरार नहीं

कोई दरार नहीं

पास

7

कंडक्टर प्रतिरोध

डीसी प्रतिरोध मीटर से एक मीटर कोर कंडक्टर का प्रतिरोध मापें

20°सी पर, 8एडब्ल्यूजी का प्रतिरोध ≤ 2.23Ω/किमी

परीक्षण रिकॉर्ड देखें

पास

लिंके केबल टेक्नोलॉजी (डोंगगुआन) कं. लिमिटेड आर एंड डी पर ध्यान केंद्रित करता है और

केबल और वायर के लिए पेशेवर समाधान प्रदान करता है, विशेष रूप से

विभिन्न उद्योग ग्राहकों के लिए। इसमें शामिल हैं:



ह्यूमनॉइड रोबोट केबल,

एआई पावर केबल/डेटा केबल,

सेमीकंडक्टर केबल/औद्योगिक स्वचालित केबल,

सेंसर केबल,

नई ऊर्जा केबल,

मेडिकल ब्यूटी वायर,

यूएल वायर केबल,



लिंके केबल में विविध उत्पाद विकास क्षमताएं और तकनीकी क्षमताएं हैं जो विविध का समर्थन करती हैं

ग्राहक की जरूरतें। हमने निम्नलिखित उत्पाद प्राधिकरण प्राप्त किए हैं: यूएल 758,सीसीसी,रोएचएस,रीच,सीई; हमने

निम्नलिखित गुणवत्ता प्रबंधन प्रणाली प्राप्त की है:आईएसओ 9001-2015(सभी उत्पाद); आईएसओ 13485

(चिकित्सा उपकरण और उपकरण),आईएटीएफ 16949(ऑटो उद्योग)



निर्माता जानकारी

वायर और केबल निर्माता लिंके केबल टेक्नोलॉजी कं, लिमिटेड चीन में एक अग्रणी केबल आपूर्तिकर्ता है, जिसके पास आर एंड डी, उत्पादन और वायर और केबल के विपणन में 10 से अधिक वर्षों का अनुभव है। हम इसमें विशेषज्ञ हैं:

  • ईवी चार्जिंग केबल
  • मेडिकल केबल
  • सिलिकॉन केबल
  • ऑटोमोटिव केबल
  • कस्टम केबल समाधान
हमारे प्रमाणन
हमारे उत्पाद निम्नलिखित अंतरराष्ट्रीय मानकों को पूरा करते हैं:
यूएल1007, यूएल1185, यूएल1672, यूएल10070, यूएल10483, यूएल1015, यूएल1569, यूएल10012, यूएल10269 (सिंगल कंडक्टर, थर्मोप्लास्टिक इंसुलेशन)
यूएल2095, यूएल2129, यूएल2468, यूएल2586, यूएल2725, यूएल20233, यूएल20280, यूएल20963, यूएल2103, यूएल2463, यूएल2517, यूएल2587
यूएल2835, यूएल20276, यूएल20549, यूएल21198, 2104, यूएल2464, यूएल2576, यूएल2661, यूएल2919, यूएल20279, यूएल20886, यूएल21664

आईएसओ9001 और आईएसओ13485, टीएस16949
सीएनआर - उपकरण वायरिंग सामग्री
एक्सट्रूडेड पीवीसी इंसुलेटेड सिंगल, रेटेड 105°सी, 1000V, क्लास I, ग्रुप ए, बी, या एबी, एफटी1 और/या एफटी2
एक्सट्रूडेड पीवीसी नॉन-इंटीग्रल जैकेटेड केबल, रेटेड 105°सी, 1000V, क्लास I, क्लास या क्लास I/II, ग्रुप ए, बी, या एबी, एफटी1 और/या एफटी2
एक्सट्रूडेड टीपीयू नॉन-इंटीग्रल जैकेटेड केबल, रेटेड 80°सी, 300V, क्लास I, क्लास या क्लास I/II, ग्रुप ए, बी, या एबी, एफटी1 और/या एफटी2
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?

हम एक पेशेवर निर्माता हैं। हम आपके ऑर्डर को शुरू से अंत तक नियंत्रित कर सकते हैं। हमसे मिलने के लिए आपका स्वागत है। हम आपको शेन्ज़ेन में उठाएंगे।

2. मैं आपकी गुणवत्ता का परीक्षण करने के लिए एक नमूना कैसे प्राप्त कर सकता हूं?

नमूने आपके लिए मुफ्त हैं। नए ग्राहकों से कूरियर लागत का भुगतान करने की उम्मीद की जाती है।

3. आपकी न्यूनतम ऑर्डर मात्रा क्या है?

आम तौर पर 100 मीटर। हालांकि, केबल बहुत भारी है। उच्च माल ढुलाई से बचने के लिए आपको एक उपयुक्त मात्रा का ऑर्डर देना चाहिए। समुद्री परिवहन सबसे अच्छा विकल्प है।
