उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
मॉडल संख्या:
UL1569
वीडियो
वीडियो

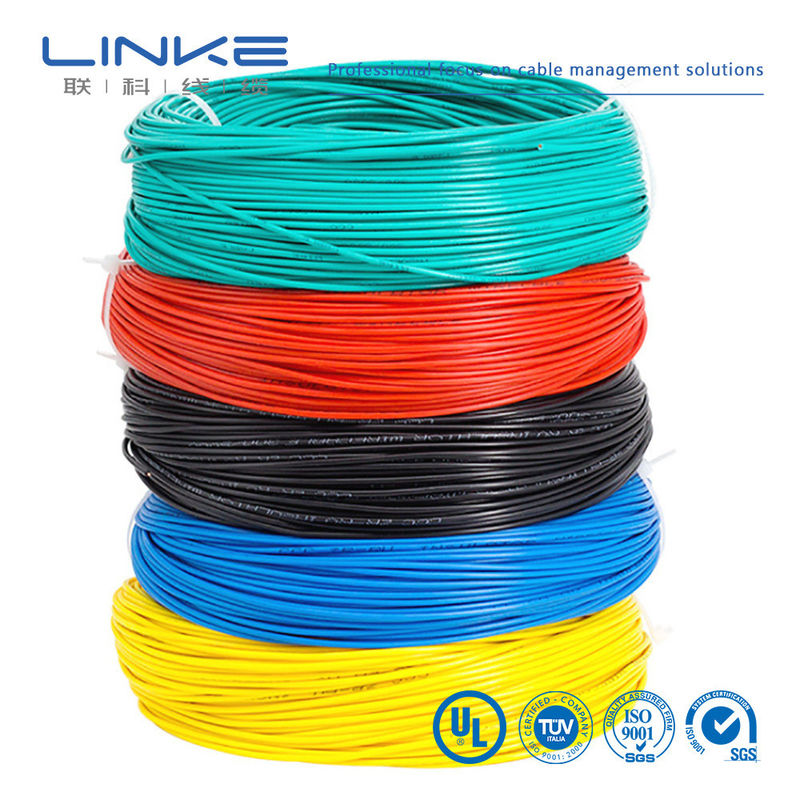

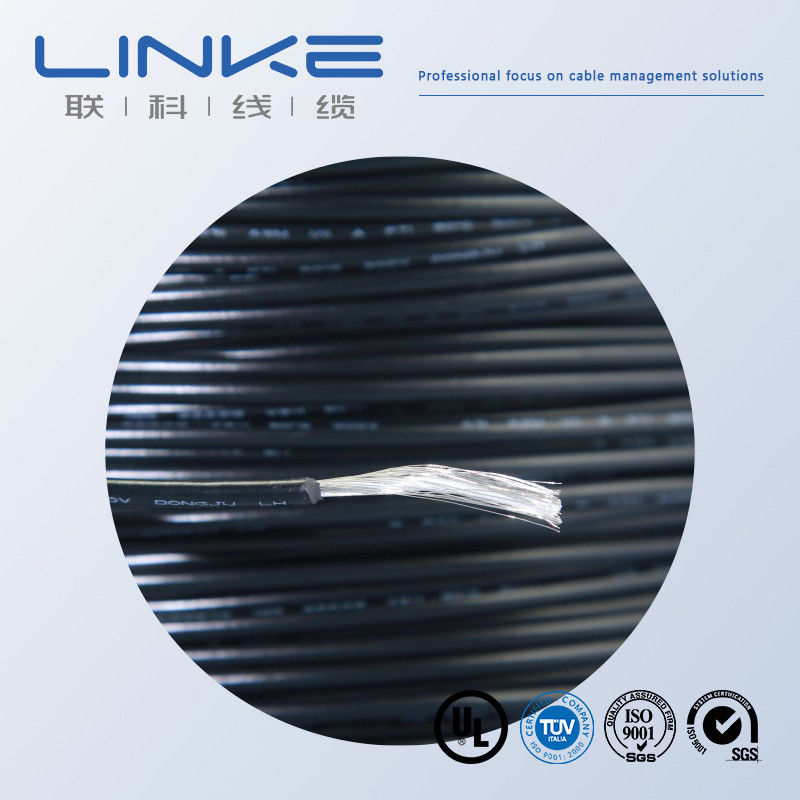

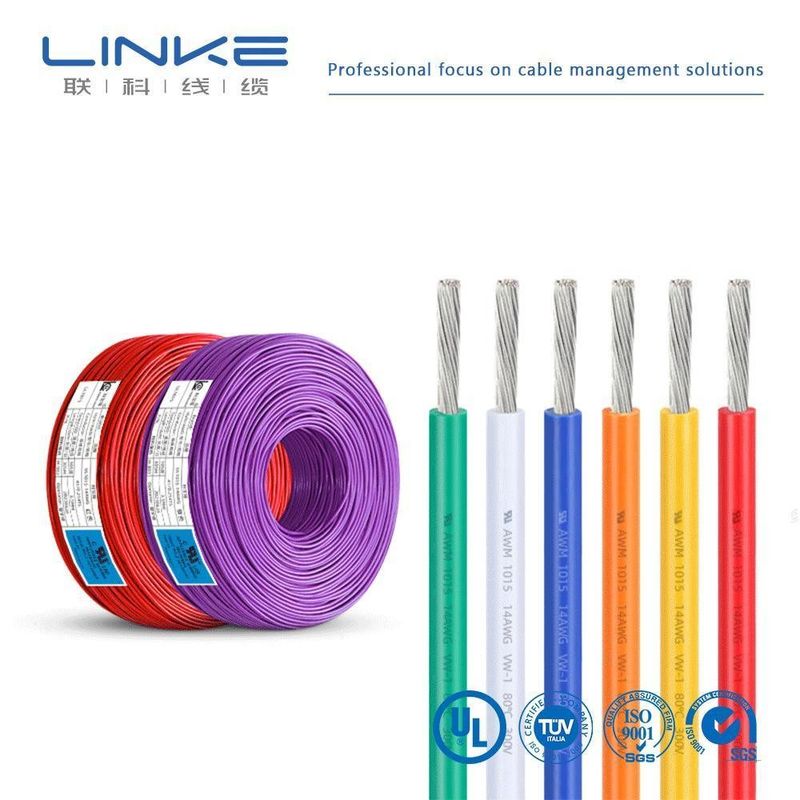

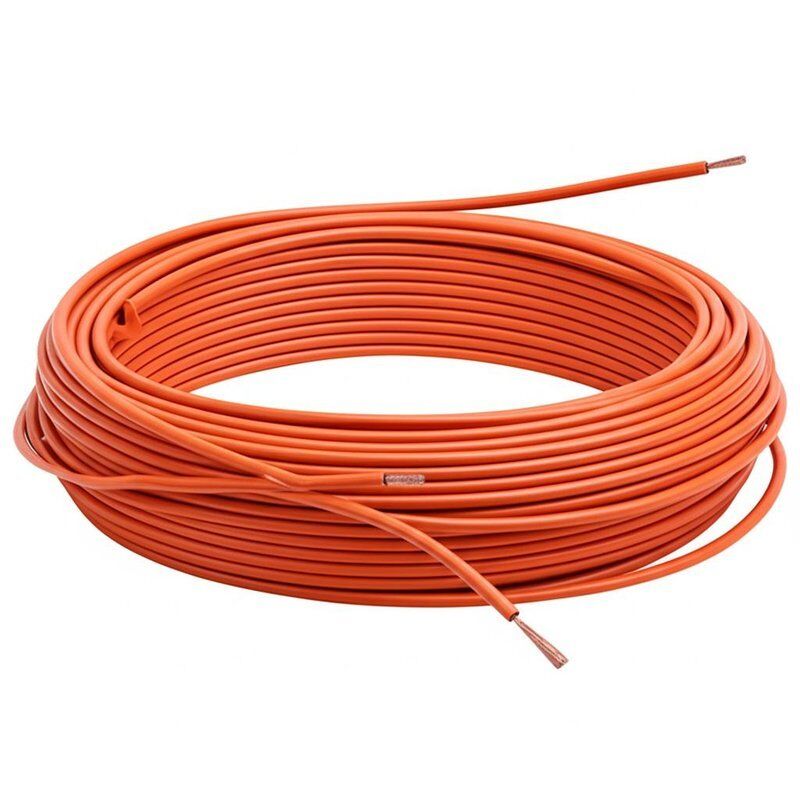

यूएल प्रमाणित पीवीसी अछूता डिब्बाबंद तांबे का एकल कोर केबल इलेक्ट्रॉनिक वायरिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो यूएल758/यूएल1581 मानकों के अनुरूप है।
Linke cable technology (DongGuan) Co. Ltd. अनुसंधान एवं विकास पर ध्यान केंद्रित करता है और विशेष रूप से विभिन्न उद्योग ग्राहकों के लिए Cable&Wire के लिए पेशेवर समाधान प्रदान करता है। इसमें शामिल हैंः
लिंके केबल के पास विविध ग्राहक आवश्यकताओं का समर्थन करने के लिए विविध उत्पाद विकास क्षमताएं और तकनीकी क्षमताएं हैं। हमने निम्नलिखित उत्पाद प्राधिकरण प्राप्त किए हैंःREACH,CE; हमने निम्न गुणवत्ता प्रबंधन प्रणाली प्राप्त की हैःISO 9001-2015 ((सभी उत्पाद); ISO 13485 ((चिकित्सा उपकरण और उपकरण),IATF 16949 ((ऑटो उद्योग)
स्वतंत्र प्रयोगशाला • पूर्ण परीक्षण उपकरण • पूर्ण गुणवत्ता नियंत्रण
हम उच्च गुणवत्ता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त मानकों के अनुसार प्रत्येक उत्पाद का परीक्षण करते हैं।
हम एक स्वतंत्र गुणवत्ता परीक्षण प्रयोगशाला का संचालन करते हैं जिसमें पूर्ण परीक्षण सुविधाएं और मानकीकृत प्रक्रियाएं हैं।हमारे उत्पाद परीक्षण मानकों का पूरा सेट सभी प्रमुख प्रदर्शन और सुरक्षा संकेतकों को कवर करता हैव्यवस्थित और कठोर निरीक्षण के माध्यम से, हम उत्पाद की गुणवत्ता को प्रभावी ढंग से नियंत्रित करते हैं, जोखिमों को कम करते हैं, और आपको सुरक्षित, स्थिर और उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं जिन पर आप भरोसा कर सकते हैं।
| नहीं. | परीक्षण वस्तु | परीक्षण की स्थिति | परीक्षण की आवश्यकता | परीक्षण डेटा | परिणाम |
|---|---|---|---|---|---|
| 1 | संरचना निरीक्षण | 1. तार आकार तालिका का पालन करें 2न्यूनतम मोटाई ≥ 80% औसत मोटाई |
तार आकार तालिका का अनुपालन | परीक्षण रिकॉर्ड देखें | पास |
| 2 | थर्मल शॉक | नमूने को निर्दिष्ट आकार की लोहे की छड़ पर घुमाएं, निर्दिष्ट तापमान पर 1 घंटे के लिए एक बुढ़ापे के ओवन में रखें, नमूने को कम से कम 30 मिनट के लिए कमरे के तापमान तक ठंडा करें, फिर नमूने का निरीक्षण करें | नमूना सतह पर कोई दरारें नहीं | कोई दरारें नहीं | पास |
| 3 | ताप विकृति | 1. नमूना मोटाई (मार्क माप स्थिति) मापें 2नमूने और परीक्षण उपकरण को 1 घंटे के लिए निर्दिष्ट तापमान पर पूर्व-गर्म करने के लिए बुढ़ापे के ओवन में रखें। 3. 1 घंटे के लिए परीक्षण उपकरण के दबाव स्तंभ के नीचे नमूना रखें 4. उसी स्थान पर नमूना मोटाई को फिर से मापें |
1. नमूना दबाव स्तंभ या उजागर कंडक्टर द्वारा दरार नहीं किया जाना चाहिए 2मोटाई में कमी ≤ 50% |
परीक्षण रिकॉर्ड देखें | पास |
| 4 | एफटी2 | एक बार 125 मिमी की ऊंचाई पर एक मानक लौ लागू करें | 1. लौ अपनी लंबाई के साथ फैल नहीं होगा 2. लौ आस-पास की ज्वलनशील सामग्रियों पर नहीं फैलनी चाहिए |
परीक्षण रिकॉर्ड देखें | पास |
| 5 | बुढ़ापा | 1. 200 मिमी लंबे शीट के पांच खंडों ले लो 2. नमूनों को 158 डिग्री सेल्सियस पर 168 घंटों के लिए बुढ़ापे की ओवन में रखें 3नमूने निकालने के बाद, कमरे के तापमान 23±5°C पर 16 घंटे के लिए रखें, फिर टूटने और खिंचाव शक्ति पर बढ़ाव का परीक्षण करें |
1उम्र बढ़ने से पहले लम्बाई ≥ 300%, उम्र बढ़ने के बाद लम्बाई ≥ 80% उम्र बढ़ने से पहले की 2उम्र बढ़ने से पहले तन्यता शक्ति > 1.41kg/mm2, उम्र बढ़ने के बाद तन्यता शक्ति ≥ 80% उम्र बढ़ने से पहले की |
परीक्षण रिकॉर्ड देखें | पास |
| 6 | कोल्ड बेंड | नमूने को निर्दिष्ट तापमान पर 4 घंटे के लिए निम्न तापमान वाले बॉक्स में रखें, निर्दिष्ट मोड़ के साथ निर्दिष्ट आकार की लोहे की छड़ी पर हवा का नमूना,कम तापमान बॉक्स से नमूना निकालने के बाद 30 सेकंड के भीतर पूर्ण घुमाव | नमूना सतह पर कोई दरारें नहीं | कोई दरारें नहीं | पास |
| 7 | कंडक्टर प्रतिरोध | डीसी प्रतिरोध मीटर के साथ एक मीटर कोर कंडक्टर का प्रतिरोध मापें | 20°C पर, 8AWG का प्रतिरोध ≤ 2.23Ω/किमी | परीक्षण रिकॉर्ड देखें | पास |
यूएल स्टाइल नंबरः1569
नामित वोल्टेजः300 वी
नामित तापमानः105°C
मानक:UL758/UL1581
चिह्नित करना:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke केबल
उपकरणों और इलेक्ट्रॉनिक उपकरणों का आंतरिक वायरिंग।
| कंडक्टर का आकार (AWG) | निर्माण (संख्या/मिमी) | व्यास (मिमी) | नाममात्र मोटाई (मिमी) | व्यास (मिमी) | कंडक्टर प्रतिरोध (Ω/KM) नंगा तांबा |
कंडक्टर प्रतिरोध (Ω/KM) टिन का तांबा |
|---|---|---|---|---|---|---|
| 32 | 7/0.08 | 0.24 | 0.38 | 1.00±0.05 | 563.5 | 588.9 |
| 30 | 7/0.10 | 0.30 | 0.38 | 1.10±0.05 | 354 | 381 |
| 28 | 7/0.127 | 0.38 | 0.38 | 1.20±0.10 | 223 | 239 |
| 26 | 7/0.16 | 0.48 | 0.38 | 1.30±0.10 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.38 | 1.40±0.10 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.38 | 1.60±0.10 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.38 | 1.80±0.10 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.10±0.10 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.38 | 2.40±0.10 | 13.7 | 14.6 |
| 14 | 41/0.254 | 1.88 | 0.38 | 2.80±0.10 | 8.62 | 8.96 |
| 12 | 65/0.254 | 2.36 | 0.38 | 3.30±0.10 | 5.43 | 5.64 |
| 10 | 105/0.254 | 3.00 | 0.38 | 3.90±0.15 | 3.409 | 3.546 |
काला, भूरा, लाल, नारंगी, पीला, हरा, नीला, बैंगनी, ग्रे, सफेद, पीला/हरा, पारदर्शी
तार विनिर्देशों को आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
| ब्रांड | बाएं | क्रॉस सेक्शन (मिमी2) | 0.01-500 मिमी2 |
| तार गेज (एडब्ल्यूजी) | [जैसे, 24AWG, 28AWG] | कंडक्टर | डिब्बाबंद तांबा/नौका तांबा, ग्राहक की आवश्यकताओं के आधार पर |
| इन्सुलेशन सामग्री | पीवीसी/टीपीयू/सिलिकॉन रबर/पीई/पीपी/एक्सएलपीई/नायलॉन/अन्य | जैकेट सामग्री | [पीवीसी/पीयू/रबर/ब्रेड/और इसी तरह] |
| प्रमाणपत्र | RoHS/REACH/UL/CE/IP68 आदि | कस्टम लंबाई | [उदाहरण के लिए, 1m, 3ft, 5m ± 5% सहिष्णुता] |
| केबल का प्रकार | [मेडिकल/पावर/ऑडियो/कोएक्सियल/इलेक्ट्रिकल/ऑटोमोटिव/ऊर्जा भंडारण// इत्यादि] | ढालना | [संरक्षित/असंरक्षित/ब्रीड शील्ड] |
| प्रतिबाधा | [उदाहरण के लिए, 75Ω (सहअक्षीय केबलों के लिए) ] | मुद्रण/लोगो | [पाठ/लेबल/लोगो, अधिकतम 20 वर्ण] |
| मोड़ त्रिज्या | [उदाहरण के लिए, ≥5× केबल व्यास] | वर्तमान रेटिंग | [उदाहरण के लिए, 5A] |
| वोल्टेज रेटिंग | [उदाहरण के लिए, 30V AC/DC] | कनेक्टर सामग्री | [सोना-चढ़ाव/निकेल-चढ़ाव/मीठा/और इसी तरह के] |
| कनेक्टर | [उदाहरण के लिए, यूएसबी टाइप-सी, 3.5 मिमी जैक, आरजे45] | जैकेट | एक्सएलपीई या पीई या पीवीसी रबर |
| प्रसव का समय | आदेश की पुष्टि के बाद 7-14 दिन | रंग | [काला/सफेद/लाल/कस्टम पैनटोन/और इसी तरह] |
| तापक्रम | माइनस-70°C से 350°C ((-70°C ~ 350°C) | पैकेज | रोल/बॉक्स/प्लेट/कस्टम |
| सहायक सेवाएं | कस्टम केबल, अंत से अंत तक समाधान, जिसमें सटीक काटने, crimping और lugs की स्थापना शामिल है (सामग्री निर्दिष्ट करें,उदाहरण के लिए, तांबा/निकेल लेपित) | ||
वायर और केबल निर्माता लिंके केबल टेक्नोलॉजी कं, लिमिटेड चीन में अग्रणी केबल आपूर्तिकर्ता है, जिसके पास आर एंड डी, उत्पादन और विपणन में 10 से अधिक वर्षों का अनुभव है।हम दुनिया भर में विभिन्न केबल और कस्टम केबल समाधान प्रदान करते हैं.
ईवी चार्जिंग केबल, मेडिकल केबल, सिलिकॉन केबल, स्प्रिंग केबल, ब्रैडेड केबल, टोलोब केबल, यूएल तार, ऑटोमोबाइल केबल और बहुत कुछ।
लिंके केबल में, हम ग्राहकों के लिए बेहतर केबल विकसित करने और जीवन की गुणवत्ता में सुधार करने के लिए इंजीनियर-टू-इंजीनियर दृष्टिकोण का उपयोग करते हैं।
