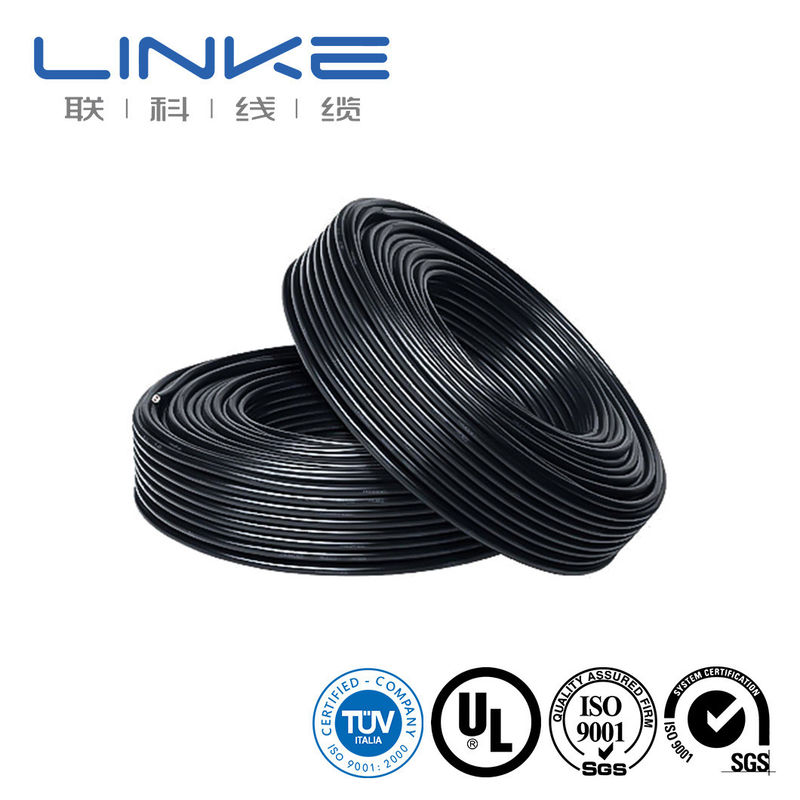

UL20233 टीपीयू अछूता केबल - 300V रेटेड
उत्पाद विनिर्देश
- शैली संख्याः UL20233
- नामित तापमानः 80°C
- नामित वोल्टेजः 300V
- स्पार्क वोल्टेजः 3 केवी
- विद्युतरोधक शक्तिः 2000Vac बिना टूटने के 60 सेकंड के लिए
- दहनशीलता ग्रेड: VW-1, FT1, FT2
निर्माण का विवरण
- कंडक्टर सामग्री: उच्च शुद्धता वाली तांबे की तार के तार, टिन या नंगे, वैकल्पिक
- कंडक्टर का आकारः 36AWG या अधिक
- इन्सुलेशनः AWM के अनुरूप सामग्री
- इन्सुलेशन रंगः काला, भूरा, लाल, नारंगी, पीला, हरा, नीला, बैंगनी, ग्रे, सफेद, गुलाबी, पारदर्शी आदि।
- कोर मात्राः 2 कोर या उससे अधिक
- सभी व्यक्तिगत रूप से अछूता कंडक्टर तारों के साथ केबल, घुमावदार बिछाने की लंबाई निर्धारित करने के लिए
- आवरणः उच्च गुणवत्ता वाली थर्मोप्लास्टिक टीपीयू सामग्री
- शीथ प्रभावः चमकदार, मैट, आधा मैट
- स्क्रीन शील्डः कॉपर वायर के टिन या सर्पिल के तार, एल्यूमीनियम पन्नी से लपेटे हुए
- ढाल कवरेजः न्यूनतम 65%
- मानक: AWM, UL758, UL1581
प्रदर्शन विशेषताएं
- चुस्त रूटिंग और हैंडलिंग
- उच्च लचीलापन, घुमावदार सर्पिल केबल के रूप में रोलिंग के लिए उपयुक्त
- आसानी से हटाने के लिए एक समान इन्सुलेशन मोटाई
- तेल, कार्बनिक विलायक, मजबूत एसिड, गैस और अन्य रसायनों के प्रतिरोधी
- हाइड्रोलिसिस प्रतिरोधी, उत्कृष्ट प्रदर्शन जलरोधक कनेक्टर के साथ माउंट करने के लिए
- यूवी प्रतिरोधी
- -50 डिग्री सेल्सियस तक चरम तापमान को संभालने में सक्षम
आवेदन
- इलेक्ट्रॉनिक उपकरण के तारों का उद्देश्य
- उदाहरण: क्रिसमस लाइट, डीजल जनरेटर, गैन्ट्री क्रेन आदि।
पर्यावरण अनुपालन
- इसमें हेलोजेन, फटालेट या भारी धातुएं नहीं होती हैं
- RoHS, और RoHS2.0 अनुरूप
- पहुंच के अनुरूप
- WEEE के अनुरूप
तकनीकी विनिर्देश तालिका
| कंडक्टर का आकार (AWG) |
निर्माण (संख्या/मिमी) |
व्यास (मिमी) |
नाममात्र मोटाई (मिमी) |
व्यास (मिमी) |
कोर |
ढाल |
ढाल दर (%) |
नाममात्र मोटाई (मिमी) |
व्यास (मिमी) |
कंडक्टर प्रतिरोध (Ω/KM) नंगे तांबे |
कंडक्टर प्रतिरोध (Ω/KM) टिन का तांबा |
| 26 |
7/0.16 |
0.48 |
0.23 |
1.00±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
3.50±0.10 |
140 |
150 |
| 3 |
|
|
|
3.70±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
3.90±0.15 |
|
|
|
|
|
|
| 24 |
7/0.20 |
0.60 |
0.23 |
1.10±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
3.70±0.15 |
87.6 |
94.2 |
| 3 |
|
|
|
3.90±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
4.20±0.15 |
|
|
|
|
|
|
| 22 |
7/0.254 |
0.78 |
0.23 |
1.30±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
4.10±0.15 |
55.4 |
59.4 |
| 3 |
|
|
|
4.30±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
4.70±0.15 |
|
|
|
|
|
|
| 20 |
26/0.16 |
0.94 |
0.23 |
1.50±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
4.50±0.15 |
34.6 |
36.7 |
| 3 |
|
|
|
4.80±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
5.10±0.15 |
|
|
|
|
|
|
| 18 |
41/0.16 |
1.18 |
0.23 |
1.80±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
5.10±0.15 |
21.8 |
23.2 |
| 3 |
|
|
|
5.40±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
5.90±0.15 |
|
|
|
|
|
|
| 16 |
26/0.254 |
1.49 |
0.23 |
2.10±0.10 |
2 |
वैकल्पिक |
65 |
0.76 |
5.70±0.15 |
13.7 |
14.6 |
| 3 |
|
|
|
6.00±0.15 |
|
|
|
|
|
|
| 4 |
|
|
|
6.60±0.15 |
|
|
|
|
|
|
नोटः तार विनिर्देश अनुकूलित किया जा सकता है
उपलब्ध रंग
काला, भूरा, लाल, नारंगी, पीला, हरा, नीला, बैंगनी, ग्रे, सफेद, पीला/हरा, पारदर्शी
निर्माता प्रोफ़ाइल
तार और केबल निर्माता Linke केबल प्रौद्योगिकी कं, लिमिटेड चीन में एक अग्रणी केबल आपूर्तिकर्ता है। पिछले 10 से अधिक वर्षों में, Linke केबल अनुसंधान एवं विकास पर ध्यान केंद्रित किया गया है,तार और केबल का उत्पादन और विपणनलिंके दुनिया भर के लिए विभिन्न केबल और कस्टम केबल समाधान प्रदान करता है।
हम ईवी चार्जिंग केबल, मेडिकल केबल, सिलिकॉन केबल, स्प्रिंग केबल, ब्रैडेड केबल, टॉलोब केबल, यूएल वायर, ऑटोमोटिव केबल आदि में विशेषज्ञ हैं।
Linke केबल में, हम मानते हैं कि बाजार में बेहतर केबल लाने का एक बेहतर तरीका है। हम ग्राहकों के लिए बेहतर केबल विकसित करने और जीवन की गुणवत्ता में सुधार करने के लिए इंजीनियर-से-इंजीनियर दृष्टिकोण का उपयोग करते हैं।
अक्सर पूछे जाने वाले प्रश्न
1क्या आप निर्माता या व्यापारिक कंपनी हैं?
हम एक पेशेवर निर्माता हैं. हम पहली शुरुआत से आखिरी तक आपके आदेश को नियंत्रित कर सकते हैं. हमें यात्रा करने के लिए आपका स्वागत है. हम आपको शेन्ज़ेन में उठा लेंगे.
2मैं आपकी गुणवत्ता का परीक्षण करने के लिए एक नमूना कैसे प्राप्त कर सकता हूँ?
आपके लिए नमूने निःशुल्क हैं. नए ग्राहकों से कूरियर की लागत का भुगतान करने की अपेक्षा की जाती है।
3आपका न्यूनतम आदेश मात्रा क्या है?
सामान्यतः 100 मीटर. हालांकि, केबल बहुत भारी है. आप उच्च माल ढुलाई से बचने के लिए एक उपयुक्त मात्रा का आदेश बेहतर है. समुद्र परिवहन सबसे अच्छा विकल्प है.
4क्या मुझे छूट मिल सकती है?
यह आपकी मात्रा पर निर्भर करता है। हम छूट दे सकते हैं और माल ढुलाई का खर्च उठा सकते हैं। कृपया हमसे संपर्क करें।
5क्या आपकी कंपनी OEM उत्पादन स्वीकार करती है?
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं, हम आपकी कंपनी को बढ़ावा देने के लिए गुणवत्ता कार्ड भी अनुकूलित कर सकते हैं।
अधिक जानकारी के लिए, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें!
