उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
linkecable
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
वीडियो
वीडियो

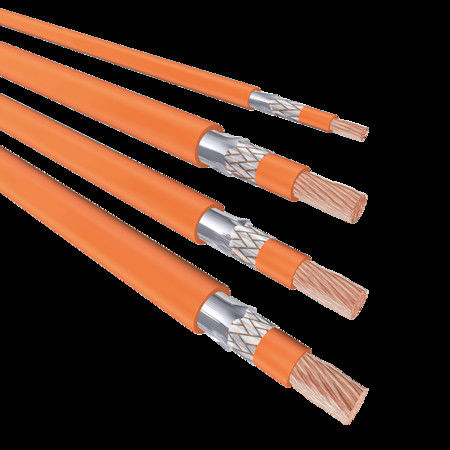

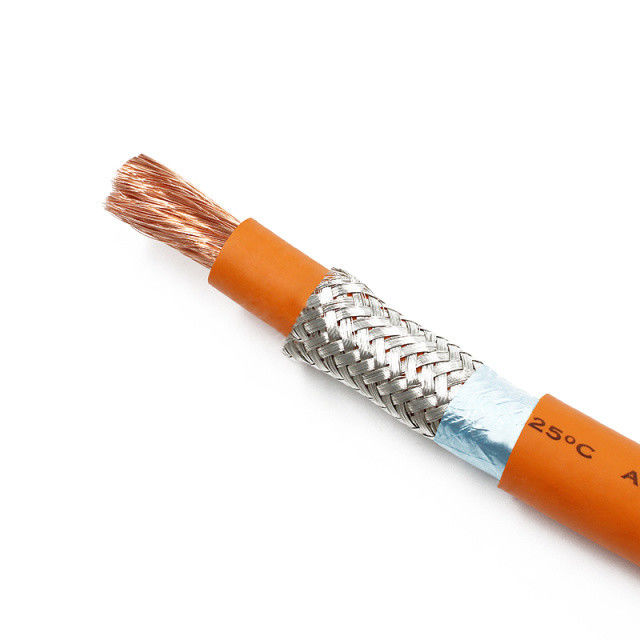

कंडक्टर: नंगे तांबे/टिन किए हुए तांबे
टेप: पॉलिएस्टर टेप/एल्यूमीनियम पन्नी
ब्रैड: टिन किए हुए तांबा
इन्सुलेशन/गेटः XLPE/XLPO (नारंगी)
नामित तापमान (°C): -40°C~125°C/150°C
नामित वोल्टेज (V): AC/DC: 600/900v, 1000/1500V
अल्पावधि वृद्धिकरणः 240h, QC/T 1037 के अनुसार
दीर्घकालिक उम्र बढ़नेः QC/T 1037 के अनुरूप 3000 घंटे
प्रतिरोध वोल्टेजः 2.1kV/1min. (600/900v), 3.5kV/1min. (1000/1500v)
आंसू प्रतिरोधः >20N/mm
न्यूनतम झुकने का त्रिज्याः 5D (OD ≤ 20mm), 6D (OD > 20mm)
पर्यावरण संबंधी आवश्यकताएं: RoHS और REACH
नोटः उपरोक्त उत्पाद विनिर्देशों, आयामों और संरचनाओं तकनीकी परिवर्तन के कारण बदल सकता है
इसी तरह के विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है।
| एक्सएलपीई स्कैल्ड हाई वोल्टेज कॉपर कोर केबल पैरामीटर | ||||||
| उत्पाद श्रृंखला | केबल विनिर्देश (मिमी2) | अधिकतम कंडक्टर प्रतिरोध (m Ω/m 20 °C पर) | नामित वोल्टेज (AC/DC) | कट ऑफ फ्लो रेफ (ए) | पूर्ण बाहरी व्यास रेफ (मिमी) |
तापमान प्रतिरोध |
| ईवी से सुरक्षित केबल | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
कंडक्टर: नंगे तांबे/टिन किए हुए तांबे
इन्सुलेशनः XLPE या XLPO (नारंगी)
नामित तापमानः -40°C से 125/150°C;
नामित वोल्टेजः एसी/डीसीः 600/900V, 1000/1500V;
जलने का परीक्षणः 70 डिग्री सेल्सियस पर लौ बुझ जाती है, कम से कम 50 मिमी तक नहीं जलती रहती है।
प्रतिरोध वोल्टेजः 1.0kV/30min. 5.0kV/5min. (600/900v) तक बढ़ें, 1.0kV/30min. 5.0kV/5min. तक बढ़ें।
जारी रखें 8.0kV (1000/1500V );
तेल प्रतिरोधः IRM902, IRM903, प्रत्येक में 20 घंटे के लिए गैसोलीन, OD≤15% की भिन्नता, कोई दरारें नहीं;
आंसू प्रतिरोधः> 20N/mm;
न्यूनतम झुकने की त्रिज्याः 5D (OD ≤ 20mm), 6D (OD > 20mm);
पर्यावरण आवश्यकताएं: RoHS और REACH;
केबल उपयोग वातावरणः
उस गोदाम में जहां केबलों को संग्रहीत किया जाता है, ऐसी हानिकारक गैसें नहीं होनी चाहिए जो इन्सुलेशन को नुकसान पहुंचा सकें।
सामान्य उपयोग के दौरान एसिड, क्षार के संपर्क में आने की सख्ती से मनाही है
इनका उपयोग खुली हवा में या उजागर वातावरण में न करें और इनका उपयोग न करें
तापमान की स्थितियों में जो तार और केबल मानकों की आवश्यकताओं को पूरा नहीं करते हैं।
नोटः उपरोक्त उत्पाद विनिर्देशों, आयामों और संरचनाओं तकनीकी परिवर्तन के कारण बदल सकता है
इसी तरह के विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है।
|
XLPEअनूपशील्ड उच्च वोल्टेज तांबे कोर केबल पैरामीटर
|
||||||
| उत्पाद श्रृंखला | केबल विनिर्देश (मिमी2) | अधिकतम कंडक्टर प्रतिरोध (m Ω/m 20 °C पर) | नामित वोल्टेज (AC/DC) | कट ऑफ फ्लो रेफ (ए) | पूर्ण बाहरी व्यास रेफ (मिमी) |
तापमान प्रतिरोध |
| ईवी केबल | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| ईवी केबल | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| ईवी केबल | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| ईवी केबल | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| ईवी केबल | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| ईवी केबल | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| ईवी केबल | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| ईवी केबल | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| ईवी केबल | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| ईवी केबल | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| ईवी केबल | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |

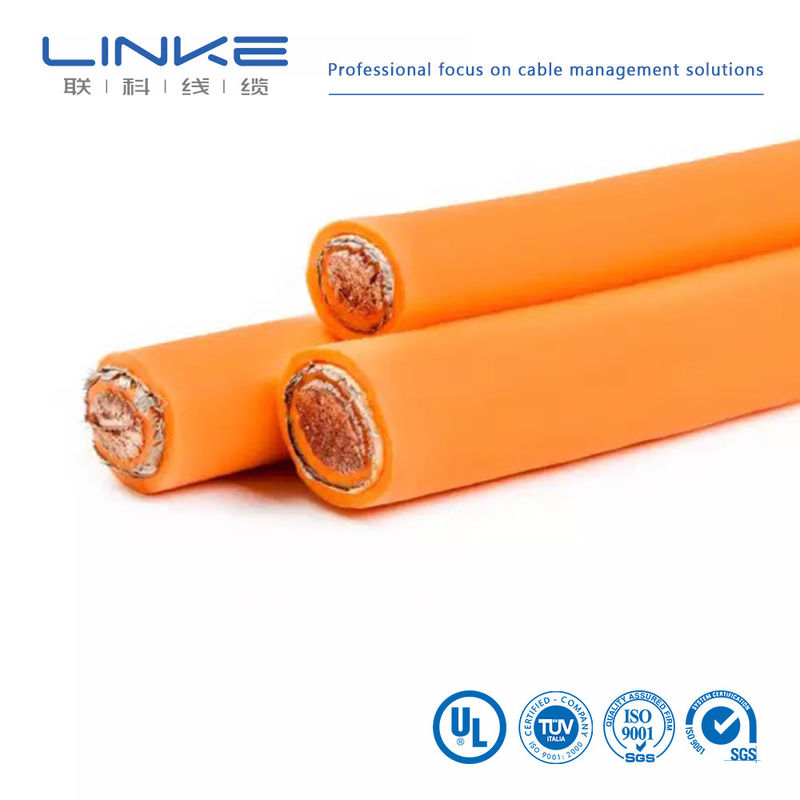

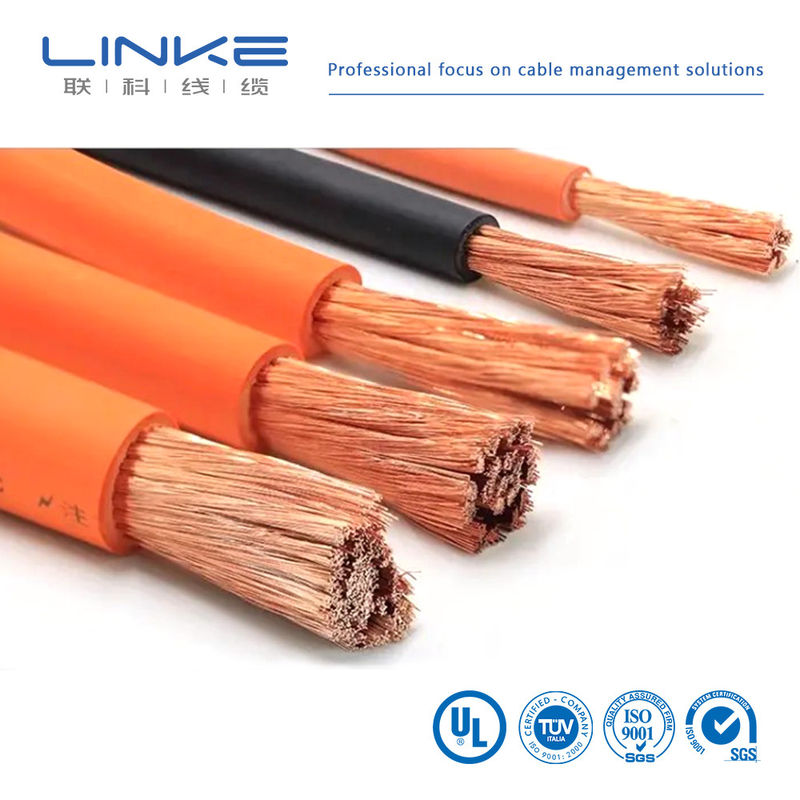

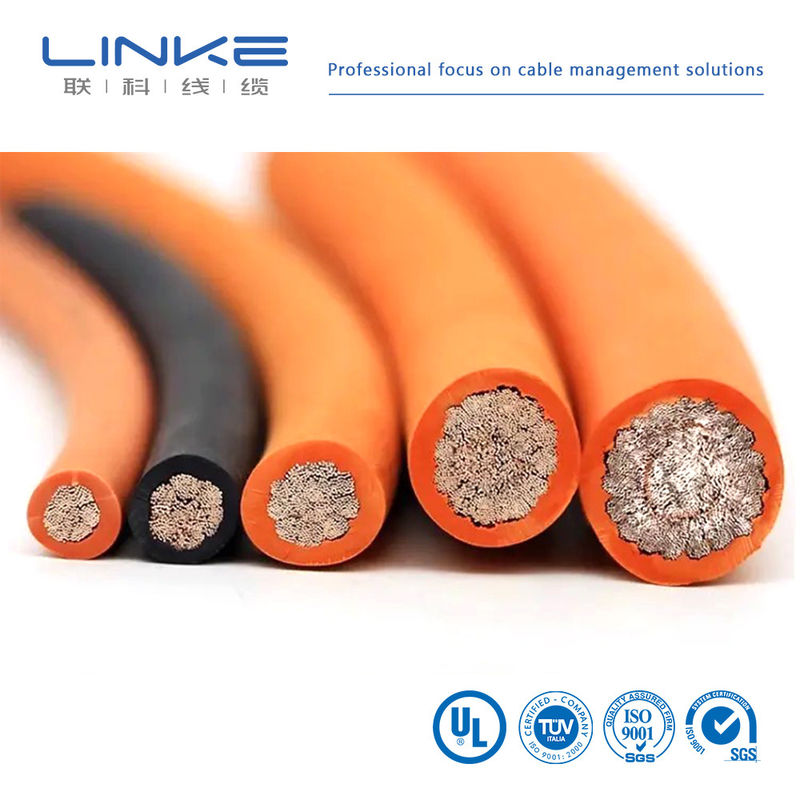

कंडक्टर: नंगे तांबे/टिन किए हुए तांबे
इन्सुलेशनः सिलिकॉन रबर (नारंगी)
नामित तापमानः -40°C से 175/200°C;
नामित वोल्टेजः एसी/डीसीः 600/900 वी, 1000/1500 वी;
जलने का परीक्षणः 70 डिग्री सेल्सियस पर लौ बुझ जाती है, कम से कम 50 मिमी तक नहीं जलती रहती है।
वोल्टेज का सामना करेंः 1.0kV/30min. 5.0kV/5min. (600/900v) 1.OkV/30min. 5.0kV/5min तक बढ़ें।
जारी रखें 8.0kV ((1000/1500v) तक बढ़ें
तेल प्रतिरोधः IRM902, IRM903, 20 घंटे के लिए प्रत्येक के लिए गैसोलीन, OD≤15% का परिवर्तन, कोई दरारें नहीं
आंसू प्रतिरोधः> 15N/मिमी
न्यूनतम झुकने का त्रिज्याः 5D (OD ≤ 20mm), 6D (OD > 20mm)
पर्यावरण संबंधी आवश्यकताएं: RoHS और REACH
केबल उपयोग वातावरण
उस गोदाम में जहां केबलों को संग्रहीत किया जाता है, ऐसी हानिकारक गैसें नहीं होनी चाहिए जो इन्सुलेशन को नुकसान पहुंचा सकें।
सामान्य उपयोग के दौरान एसिड, क्षार के संपर्क में आने की सख्ती से मनाही है
इनका उपयोग खुली हवा में या उजागर वातावरण में न करें और इनका उपयोग न करें
तापमान की स्थितियों में जो तार और केबल मानकों की आवश्यकताओं को पूरा नहीं करते हैं।
नोटः उपरोक्त उत्पाद विनिर्देशों, आयामों और संरचनाओं तकनीकी परिवर्तन के कारण बदल सकता है
इसी तरह के विनिर्देशों को ग्राहक की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है।
सिलिकॉन रबर के उच्च वोल्टेज के गैर-बचत तांबे केबल के मापदंड |
||||||
| उत्पाद श्रृंखला | केबल विनिर्देश (मिमी2) | अधिकतम कंडक्टर प्रतिरोध (m Ω/m 20 °C पर) | नामित वोल्टेज (AC/DC) | कट ऑफ फ्लो रेफ (ए) | पूर्ण बाहरी व्यास रेफ (मिमी) |
तापमान प्रतिरोध |
| ईवी केबल | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| ईवी केबल | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| ईवी केबल | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| ईवी केबल | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| ईवी केबल | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| ईवी केबल | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| ईवी केबल | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| ईवी केबल | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| ईवी केबल | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| ईवी केबल | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| ईवी केबल | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |
सिलिकॉन रबर उच्च वोल्टेज परिरक्षित तांबे केबल पैरामीटर
कंडक्टर: नंगे तांबे/टिन किए हुए तांबे
पैकिंग टेपः एल्यूमीनियम पन्नी
ब्रैड: टिन किए हुए तांबा
इन्सुलेशन/गर्दीः सिलिकॉन रबर (नारंगी)
नामित तापमानः -40°C से 175/200°C
नामित वोल्टेजः एसी/डीसी 600/900v, 1000/1500v
जलने का परीक्षणः 70 डिग्री सेल्सियस पर लौ बुझ जाती है, कम से कम 50 मिमी तक नहीं जलती रहती है।
वोल्टेज का सामना करना:: 1.0kV/30min. 5.0kV/5min. ((600/900v) 1.0kV/30min. 5.0kV/5min. तक बढ़ना
जारी रखें 8.0kV (1000/1500V) तक बढ़ें
तेल प्रतिरोधः IRM902, IRM90, प्रत्येक में 20 घंटे के लिए गैसोलीन, भिन्नता OD≤15%, कोई दरारें नहीं
आंसू प्रतिरोधः> 15N/मिमी
न्यूनतम झुकने का त्रिज्याः 5D (OD≤20mm), 6D (OD>20mm)
पर्यावरण संबंधी आवश्यकताएं: RoHS और REACH
सिलिकॉन रबर उच्च वोल्टेज परिरक्षित तांबे केबल पैरामीटर |
||||||
| उत्पाद श्रृंखला | केबल विनिर्देश (मिमी2) | अधिकतम कंडक्टर प्रतिरोध (m Ω/m 20 °C पर) | नामित वोल्टेज (AC/DC) | कट ऑफ फ्लो रेफ (ए) | पूर्ण बाहरी व्यास रेफ (मिमी) |
तापमान प्रतिरोध |
| ईवी से सुरक्षित केबल | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| ईवी से सुरक्षित केबल | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
