उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
ब्रांड नाम:
Linke
प्रमाणन:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

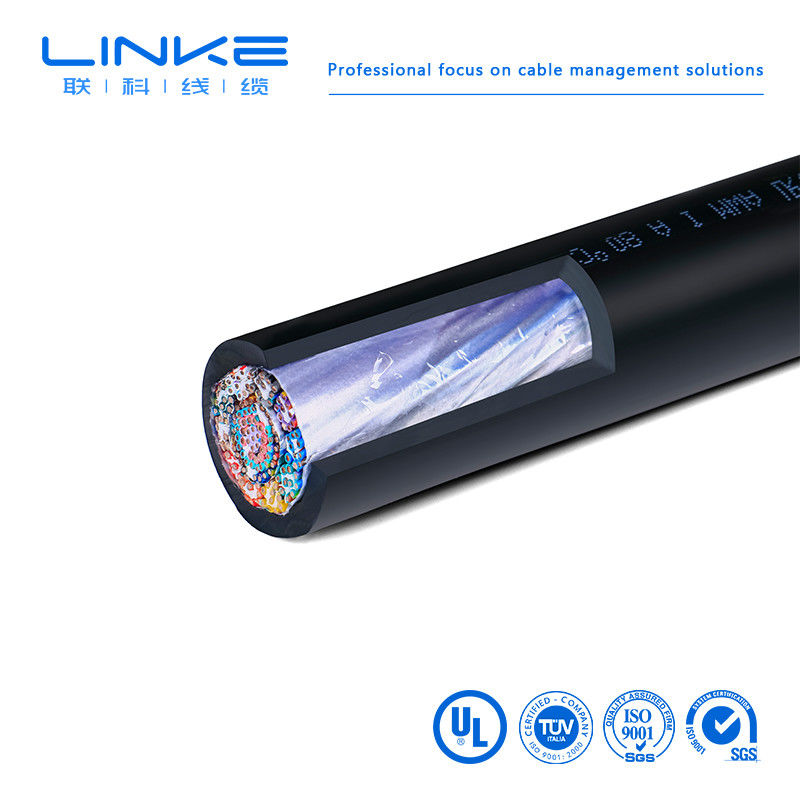

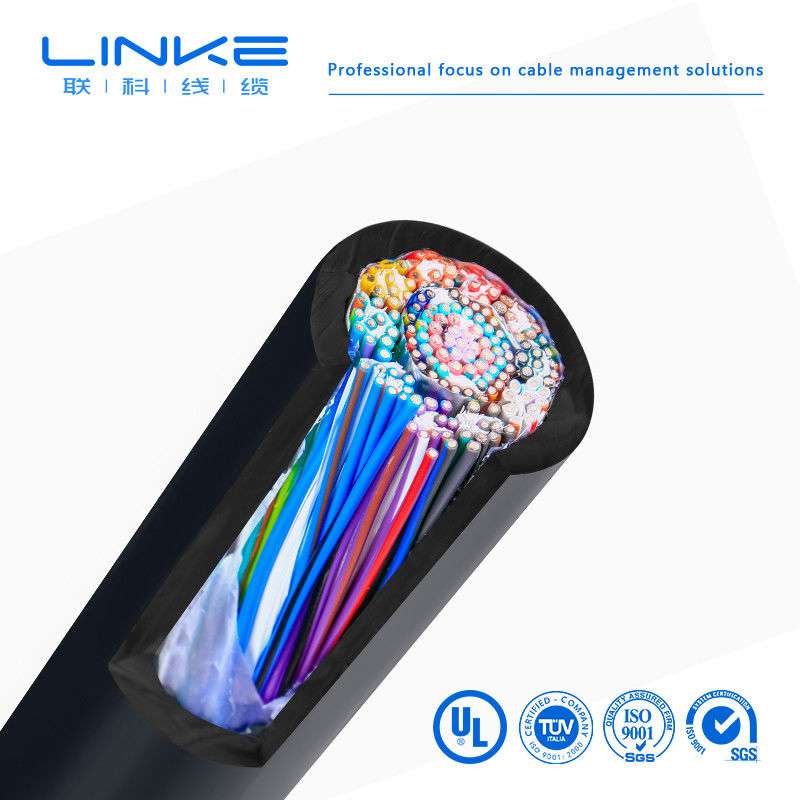

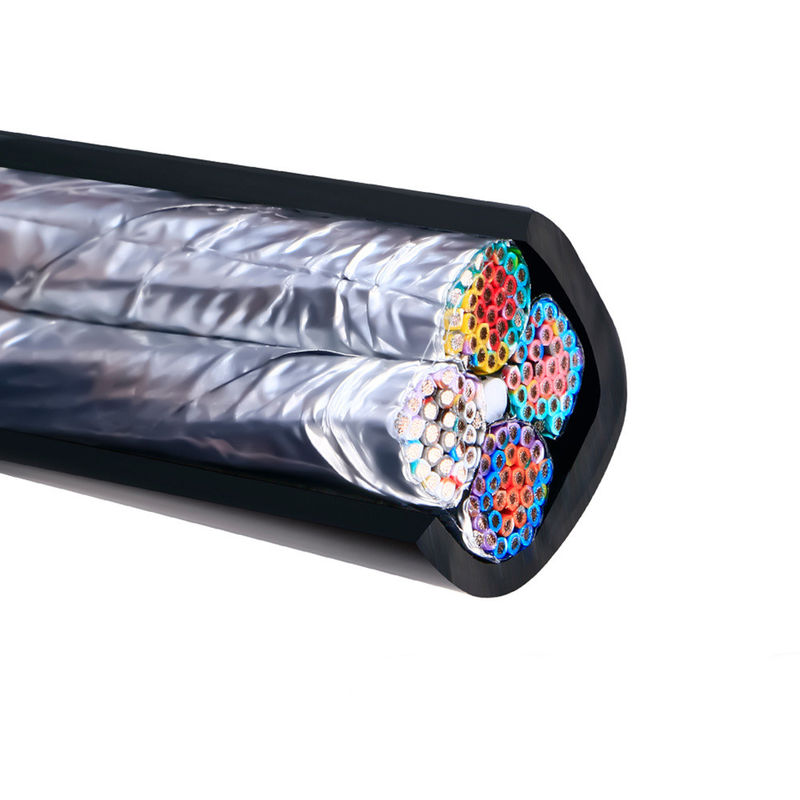

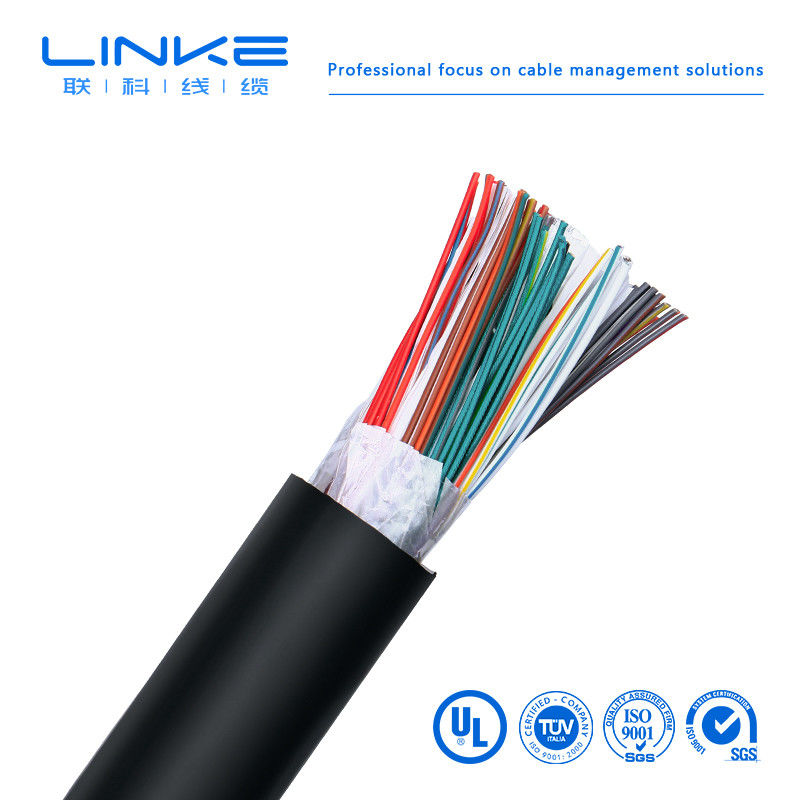

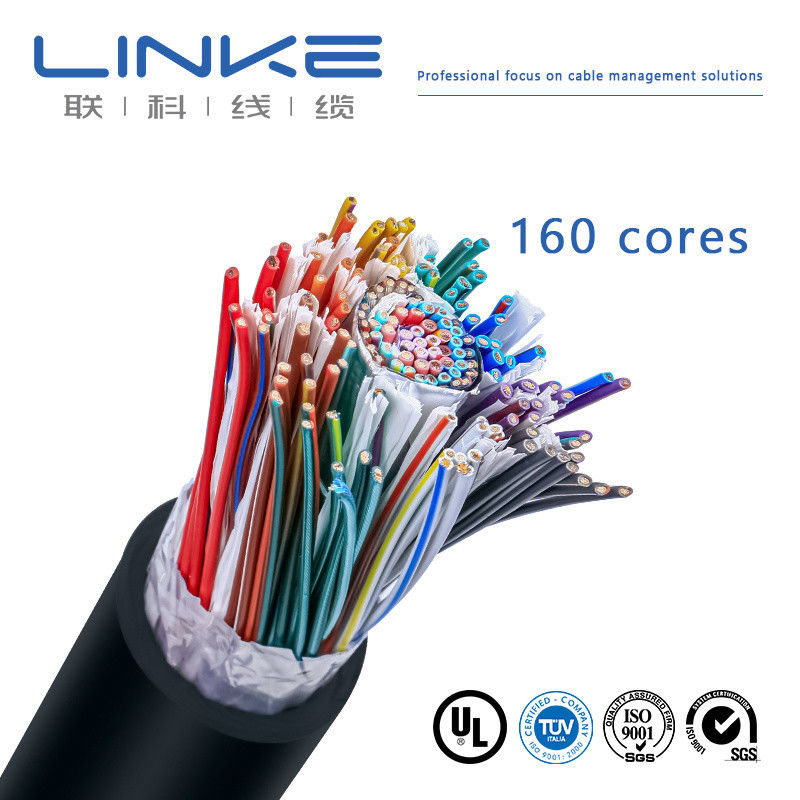

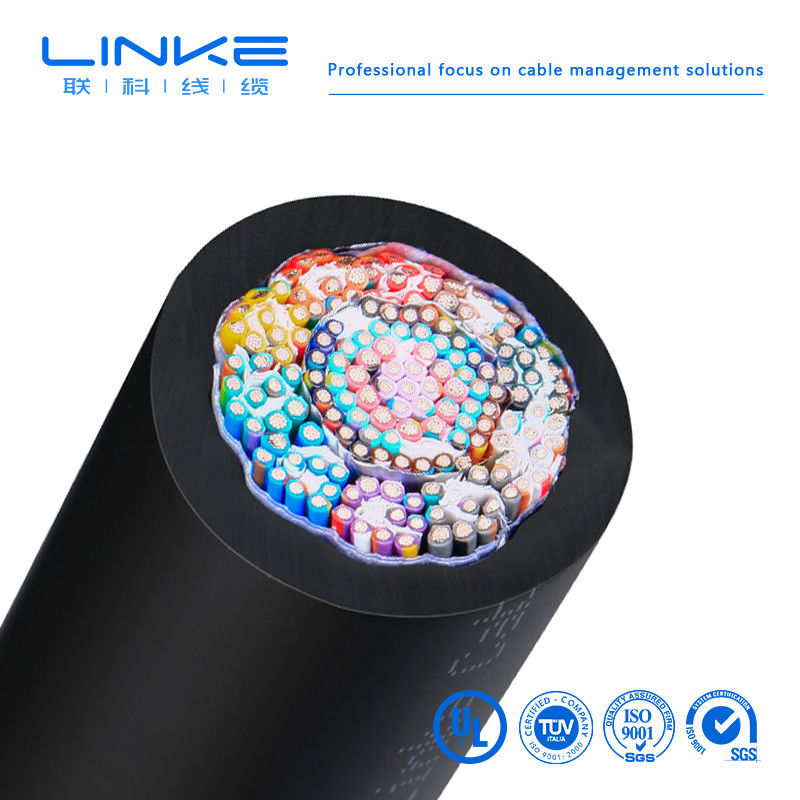

सिलिकॉन रबर के पावर केबल
1उत्पाद की विशेषताएं और उपयोग
यह उत्पाद फिक्स्ड पावर ट्रांसमिशन लाइनों या मोबाइल इलेक्ट्रिकल उपकरणों के लिए कनेक्टिंग केबलों के लिए उपयुक्त है जिसमें एसी नामित वोल्टेज 0.6/1KV और उससे कम है।उत्पाद में ताप विकिरण प्रतिरोध की विशेषताएं हैं, ठंड प्रतिरोध, एसिड और क्षार प्रतिरोध और संक्षारक गैस प्रतिरोध, जलरोधकता आदि। केबल संरचना नरम और विकिरण के लिए सुविधाजनक है।उच्च तापमान (ठंडे) वातावरण में विद्युत प्रदर्शन स्थिर है, एंटी-एजिंग प्रदर्शन उत्कृष्ट है, और सेवा जीवन लंबा है। इसका व्यापक रूप से धातु विज्ञान, विद्युत ऊर्जा, पेट्रोकेमिकल, इलेक्ट्रॉनिक्स, ऑटोमोबाइल विनिर्माण और अन्य उद्योगों में उपयोग किया जाता है।
2उत्पाद कार्यान्वयन मानक
Q/HHTZH001.1
लौ retardant और आग प्रतिरोध परीक्षण GB12666-90 आवश्यकताओं के अनुसार किया जाता है
तीसरा: उपयोग की विशेषताएं
1. एसी नामित वोल्टेजः U0/U 0.6/1KV
अधिकतम संचालन तापमानः 180°C
न्यूनतम परिवेश तापमानः स्थिर स्थापना -60°C
2केबल की स्थापना के लिए तापमान -25°C से कम नहीं होना चाहिए।
3केबल का अनुमेय झुकने का त्रिज्या: केबल का न्यूनतम झुकने का त्रिज्या केबल के बाहरी व्यास का 10 गुना है
चार: मूल मॉडल और नाम
तालिका 1
|
मॉडल |
उत्पाद का नाम |
|
YGC |
सिलिकॉन रबड़ से अछूता सिलिकॉन रबड़ से घिरा बिजली केबल |
|
YGCR |
सिलिकॉन रबर अछूता सिलिकॉन रबर से घिरा मोबाइल पावर फ्लेक्सिबल केबल |
|
YGCP |
सिलिकॉन रबर अछूता सिलिकॉन रबर घोंसले तांबे के साथ ब्लेडेड परिरक्षित बिजली केबल |
|
YGC22 |
सिलिकॉन रबर अछूता सिलिकॉन रबर घेर स्टील टेप बख्तरबंद बिजली केबल |
|
JGG |
सिलिकॉन रबर से अछूता सिलिकॉन रबर से घिरा स्थापना तार |
|
JGGR |
सिलिकॉन रबर से अछूता सिलिकॉन रबर से घिरा मोबाइल इंस्टॉलेशन नरम तार |
|
JGGP |
सिलिकॉन रबर इन्सुलेशन, सिलिकॉन रबर शीट, तांबे के ब्लेडेड शील्ड इंस्टॉलेशन वायर |
|
JHXG |
सिलिकॉन रबर से अछूता मोटर सीसा तार |
नोटः लौ प्रतिरोधी सिलिकॉन रबर केबलों के लिए, मॉडल संख्या से पहले ZR जोड़ें, और कंडक्टर कोर में तांबा तार टिन किया जा सकता है।
V. कोड नाम और अर्थ
तालिका 2
|
कोड |
कोड अर्थ |
|
और |
सीरीज कोड (मोबाइल लचीला केबल) |
|
जी |
सिलिकॉन रबड़ |
|
सी |
भारी |
|
22 |
स्टील बेल्ट कवच |
|
पी |
तांबे से बना ढाल |
|
आर |
स्ट्रैंड्ड कंडक्टर |
|
J |
मोटर का सीसा तार |
6मुख्य तकनीकी संकेतक
1तैयार केबल कंडक्टरों (आर प्रकार) (GB3956 के अनुसार) के DC प्रतिरोध के लिए, अनुलग्नक A में तालिका 1 और तालिका 2 देखें।
2. 20°C पर इन्सुलेशन प्रतिरोध 100MΩ/KM से कम नहीं है
3तैयार केबल AC 50HZ 3.5KV/5min वोल्टेज परीक्षण के अधीन होने पर टूट नहीं जाएगा।
7: केबल के बुनियादी विनिर्देश और संरचनात्मक मापदंड
|
तार का मूल*नामिक क्रॉस सेक्शन ((मिमी2) |
कंडक्टर संरचना (जड़ों की संख्या * व्यास) (बी/आर) मिमी |
केबल का अधिकतम बाहरी व्यास (मिमी) |
संदर्भ भार (किग्रा/किमी) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*1.5 |
19*0.32/48*0.20 |
3.2 |
3.5 |
27.5 |
|
|
1*2.5 |
19*0.41/51*0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19*0.52/82*0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19*0.65/123*0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48*0.52/204*0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75*0.52/323*025 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108*0.52/513*0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108*0.65/722*0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2.52/486*050 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30*2.52/760*0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2.52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2*2.5 |
7*0.68/51*0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19*0.52/82*0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19*0.65/123*0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7*1.70/323*0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2.15/513*025 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2.52/486*050 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30*2.52/760*0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2.52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3*15 |
7*0.52/48*0.20 |
9.7 |
10.7 |
150 |
291 |
|
3*25 |
7*0.68/51*0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19*0.52/82*0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19*0.65/123*0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7*1.70/323*0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2.15/513*025 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2.52/486*050 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30*2.52/760*0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2.52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3*4+1*25 |
19*0.52/82*0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19*0.65/123*0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7*1.70/323*0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2.15/513*025 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2.52/486*050 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30*2.52/760*0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2.52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19*0.52/82*0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19*0.65/123*0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7*1.70/323*0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2.15/513*025 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2.52/486*050 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30*2.52/760*0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2.52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
हमारी कंपनी द्वारा उत्पादित पांच कोर के समान-क्षेत्र केबलों और 3+2 संरचना केबलों के संरचनात्मक मापदंडों को इस तालिका में शामिल नहीं किया गया है। |
|||||
| एकल-कंडक्टर, थर्मोप्लास्टिक इन्सुलेशन | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| अनेक-कंडक्टर, थर्मोप्लास्टिक इन्सुलेशन | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| एकल-कंडक्टर, थर्मोसेट इन्सुलेशन | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
1.एतुम एक निर्माता या व्यापारिक कंपनी?
हम एक पेशेवर निर्माता हैं. हम आपके आदेश को पहली शुरुआत से अंतिम तक नियंत्रित कर सकते हैं।हमारे पास आने के लिए आपका स्वागत है. हम आपको शेन्ज़ेन में उठा लेंगे.
2मैं आपकी गुणवत्ता का परीक्षण करने के लिए एक नमूना कैसे प्राप्त कर सकता हूँ?
आपके लिए नमूने निःशुल्क हैं. नए ग्राहकों से कूरियर की लागत का भुगतान करने की अपेक्षा की जाती है।
3आपका न्यूनतम आदेश मात्रा क्या है?
सामान्य तौर पर 100 मीटर. हालांकि, केबल बहुत भारी है. आप उच्च माल ढुलाई से बचने के लिए एक उपयुक्त मात्रा का आदेश बेहतर है. समुद्री परिवहन सबसे अच्छा विकल्प है.
4क्या मुझे छूट मिल सकती है?
यह आपकी मात्रा पर निर्भर करता है, हम छूट दे सकते हैं और माल ढुलाई का खर्च उठा सकते हैं. कृपया हमसे संपर्क करें.
5क्या आपकी कंपनी OEM उत्पादन स्वीकार करती है?
हाँ, हम आपकी कंपनी का नाम प्रिंट कर सकते हैं, हम आपकी कंपनी को बढ़ावा देने के लिए गुणवत्ता कार्ड भी अनुकूलित कर सकते हैं।
